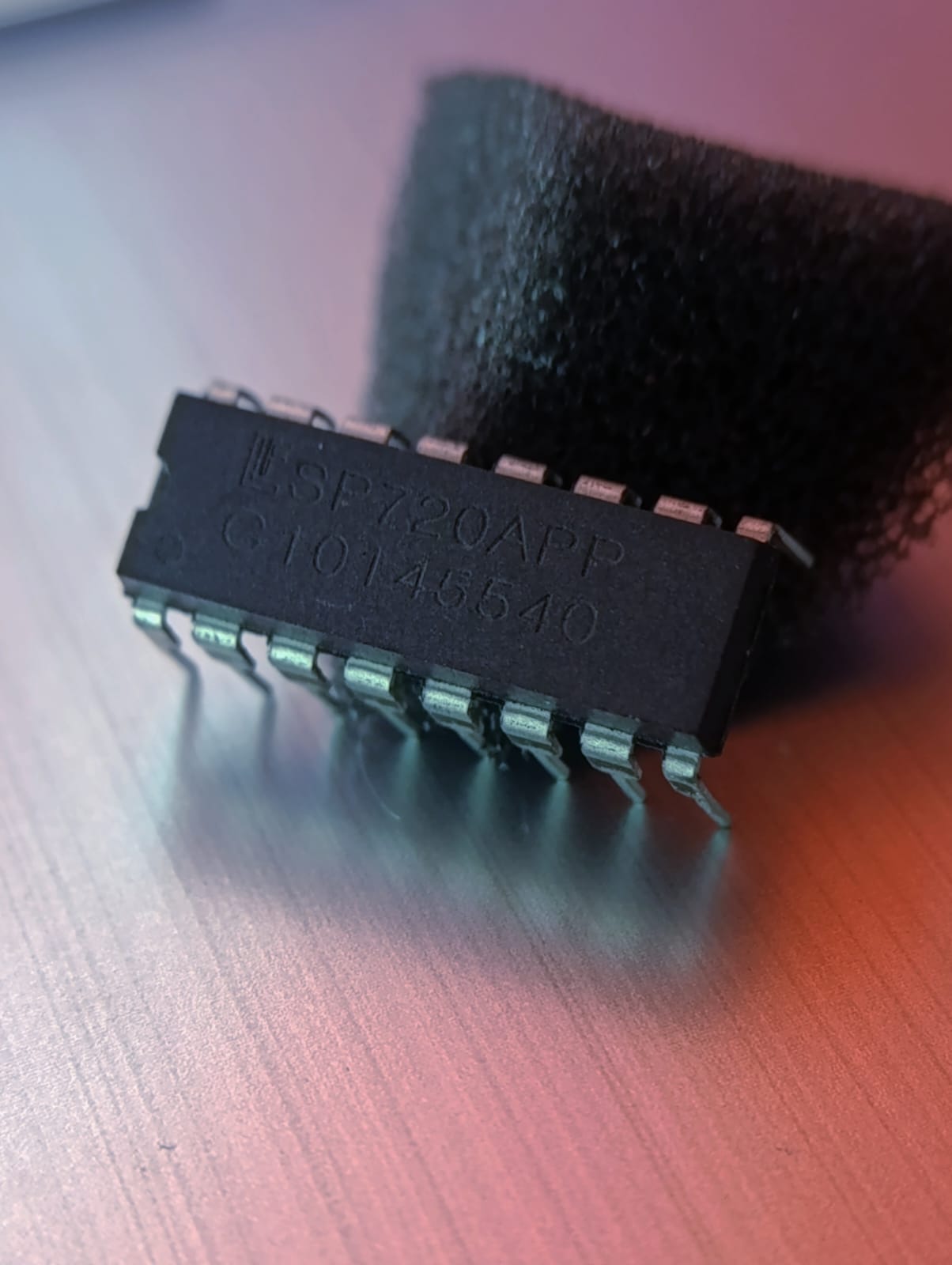

El SP720APP es un array de protección ESD y transitorios (TVS Array) de 14 canales bidireccionales, que proporciona una defensa completa frente a eventos eléctricos dañinos como descargas electrostáticas (ESD), transitorios rápidos (EFT), y sobretensiones inducidas.
Es ideal para proteger buses de datos paralelos, interfaces de comunicación y entradas/salidas de microcontroladores.

Características técnicas principales:

• Fabricante: Littelfuse / Intersil (Renesas)

• Número de parte: SP720APP

• Tipo: Array de protección ESD/Sobretensión (TVS Array)

• Número de canales protegidos: 14 líneas independientes

• Voltaje de operación (Vcc): ±5 V típico

• Capacidad de absorción:

  • ±15 kV (descarga por aire, norma IEC 61000-4-2)

  • ±8 kV (descarga por contacto directo)

  • 350 W por pulso típico (duración de 1 ms)

• Capacitancia por canal: 5 pF típica (baja capacitancia, apto para señales rápidas)

• Encapsulado: DIP-16 (16 pines, montaje en through-hole)

• Corriente de fuga: 1 µA típica

• Temperatura de operación: −55 °C a +125 °C

Aplicaciones típicas:

• Protección de líneas de E/S de microcontroladores y DSP

• Buses de datos paralelos y digitales

• Interfaces RS-232, RS-485, CAN, LIN, USB, etc.

• Sistemas automotrices y de control industrial

• Equipos médicos, telecomunicaciones y electrónica de consumo
