El SP721APP es un array protector ESD de 7 canales, diseñado para proteger circuitos digitales o analógicos contra eventos de descarga electrostática, picos de voltaje y transitorios eléctricos.
Su función principal es absorber energía de picos eléctricos sin interferir con la señal normal del circuito, protegiendo microcontroladores, convertidores A/D, sensores y buses de comunicación.

Características técnicas principales:

• Fabricante: Littelfuse (anteriormente Intersil / Renesas)

• Número de parte: SP721APP

• Tipo de dispositivo: Protector de sobretensión / ESD array de 7 canales

• Número de líneas protegidas: 7

• Tensión de operación (Vcc): 5 V típica

• Capacidad de protección:

  • ±15 kV ESD (IEC 61000-4-2, descarga aire)

  • ±8 kV ESD (contacto directo)

  • 350 W de potencia de pulso (típica)

• Capacitancia por canal: 5 pF típica (baja capacitancia para señales rápidas)

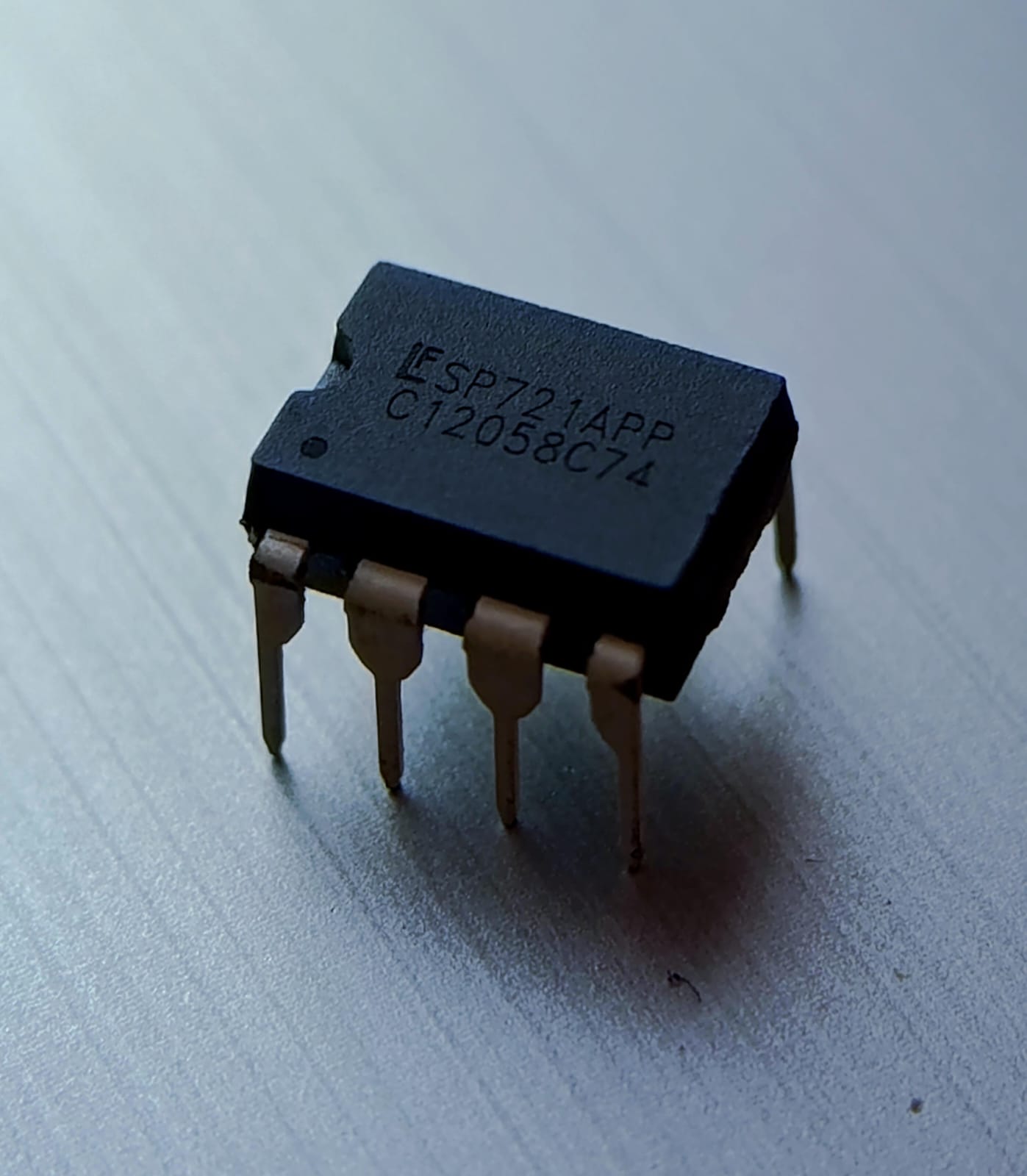

• Encapsulado: DIP-8 (como el que se observa en la imagen)

• Corriente de fuga: 1 µA típica

• Temperatura de operación: −55 °C a +125 °C

Aplicaciones típicas:

• Protección de entradas/salidas de microcontroladores y DSPs

• Líneas de comunicación RS-232, RS-485, CAN, LIN, USB, etc.

• Circuitos de sensores automotrices o industriales

• Equipos médicos, de telecomunicaciones y control digital

• Interfaz entre módulos electrónicos de automóviles (ECUs, ABS, etc.)
