Fabricante:

Motorola / Freescale Semiconductor (actualmente parte de NXP Semiconductors)

 Descripción breve:

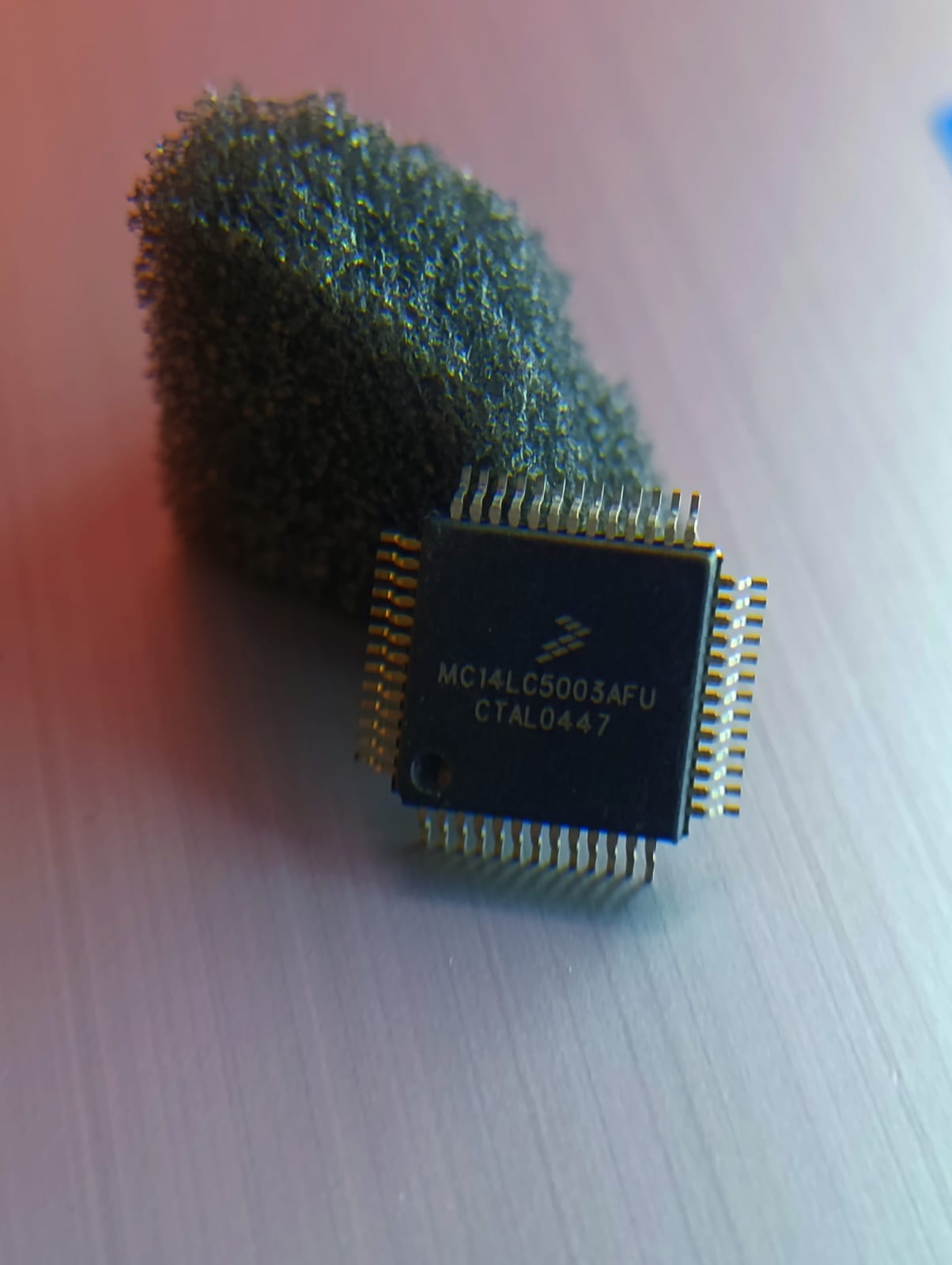

El MC14LC5003AFU es un transceptor de línea RS-232 diseñado para la interfaz entre equipos de lógica TTL/CMOS y dispositivos de comunicación serie RS-232, como puertos COM de computadoras, módems o microcontroladores.
Este circuito integra tanto drivers (transmisores) como receptores (convertidores de señal RS-232 a TTL), funcionando con una sola fuente de alimentación de 3 V a 5.5 V, ideal para aplicaciones de bajo consumo.

 Características principales:

• Tipo: Transceptor RS-232 de bajo voltaje

• Número de canales: 3 drivers y 5 receptores

• Voltaje de operación: 3.0 V a 5.5 V

• Velocidad de transmisión: hasta 120 kbps

• Compatibilidad: Compatible con la norma RS-232C

• Corriente de operación: <1 mA típica (modo activo)

• Encapsulado: TQFP-32 (Thin Quad Flat Package de 32 pines)

• Protección:

  • Protección ESD integrada en entradas y salidas

  • Desconexión automática en sobrecarga térmica

• Temperatura de operación: –40 °C a +85 °C

 Aplicaciones típicas:

• Comunicación RS-232 entre microcontroladores y PC

• Equipos automotrices (comunicación entre módulos ECU o diagnóstico OBD)

• Sistemas embebidos que requieren interfaz serie

• Conversores USB–RS232

• Instrumentación industrial y médica
