Fabricante:

STMicroelectronics — fabricante europeo especializado en semiconductores de protección, control y potencia.

 Descripción breve:

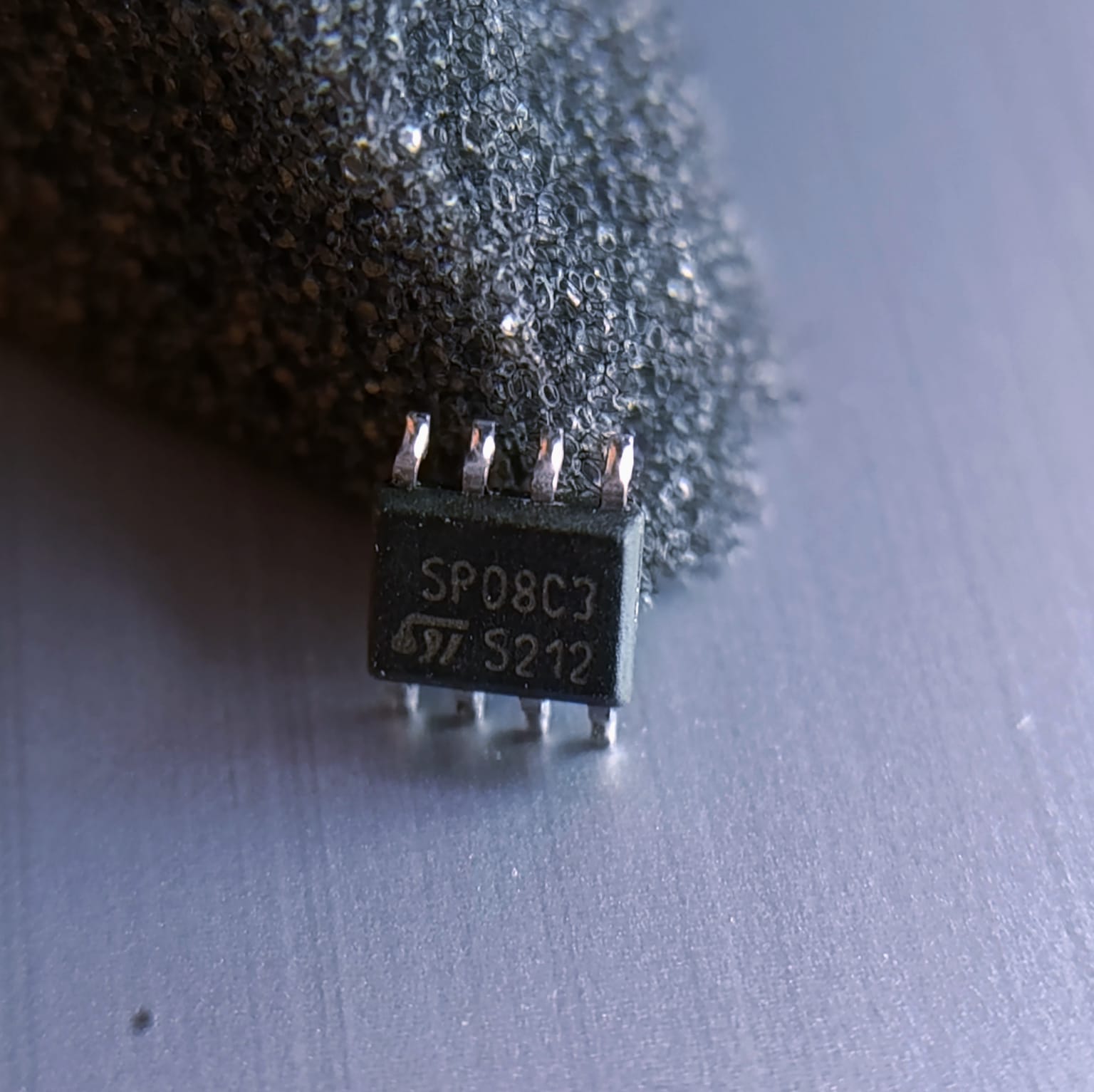

El SP08C3 es un dispositivo de protección ESD (Electrostatic Discharge) diseñado para proteger líneas de señal o de datos frente a descargas electrostáticas y picos de tensión transitorios.
Contiene 8 canales de protección conectados a una terminal común, lo que lo hace ideal para proteger interfaces de comunicación y buses de alta velocidad.

 Características principales:

• Tipo: Diodo de supresión de transientes (TVS Array)

• Número de líneas protegidas: 8

• Tensión de trabajo (VRWM): 5 V típicos

• Capacitancia típica: 45 pF por línea

• Nivel de protección ESD:

  • ±15 kV (modo aire, IEC 61000-4-2)

  • ±8 kV (modo contacto)

• Corriente de pulso máxima: 2 A (8/20 µs)

• Encapsulado: SO-8 (montaje superficial, 8 pines)

• Polaridad: Bidireccional (protege tanto positivo como negativo)

• Temperatura de operación: -40 °C a +125 °C

 Aplicaciones típicas:

• Protección ESD para líneas de comunicación (CAN, LIN, RS-485, USB, Ethernet, etc.)

• Sistemas automotrices (ECUs, módulos de control de carrocería, infotainment)

• Equipos industriales y médicos con buses de señal expuestos

• Sistemas embebidos con conectores externos

• Electrónica de consumo (puertos de comunicación, interfaces externas)
