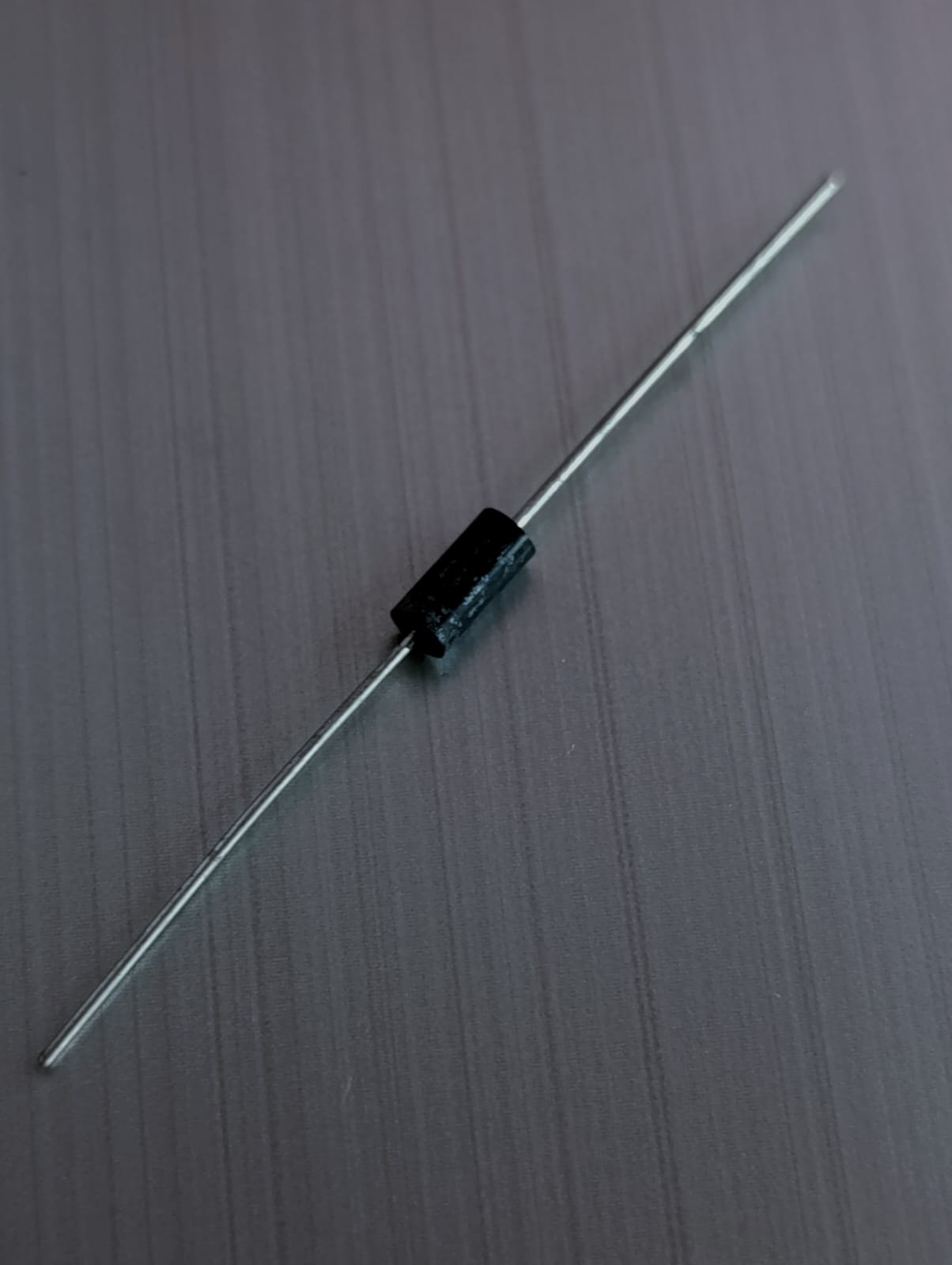

El IN4004 es un diodo rectificador de propósito general, ampliamente utilizado en fuentes de alimentación y circuitos de corriente alterna para convertir corriente alterna (AC) en corriente continua (DC). Pertenece a la familia 1N400x, conocida por su fiabilidad y capacidad para manejar corrientes moderadas.

 Características principales

• Tipo: Diodo rectificador de propósito general

• Número de parte: IN4004

• Encapsulado: DO-41

• Voltaje inverso máximo (VRRM): 400 V

• Corriente directa máxima (IF): 1 A

• Caída de tensión directa (VF): ~1.1 V @ 1 A

• Corriente de fuga inversa (IR): ≤ 5 µA @ 25 °C

• Temperatura de operación: -65 °C a +175 °C

• Frecuencia de operación: Hasta 50/60 Hz (ideal para rectificación de línea)

• Tipo de montaje: Axial

 Aplicaciones típicas

• Rectificadores en fuentes de alimentación de baja y media potencia

• Conversión AC/DC en adaptadores y cargadores

• Protección de polaridad en circuitos electrónicos

• Puentes de diodos

• Equipos electrónicos domésticos e industriales
