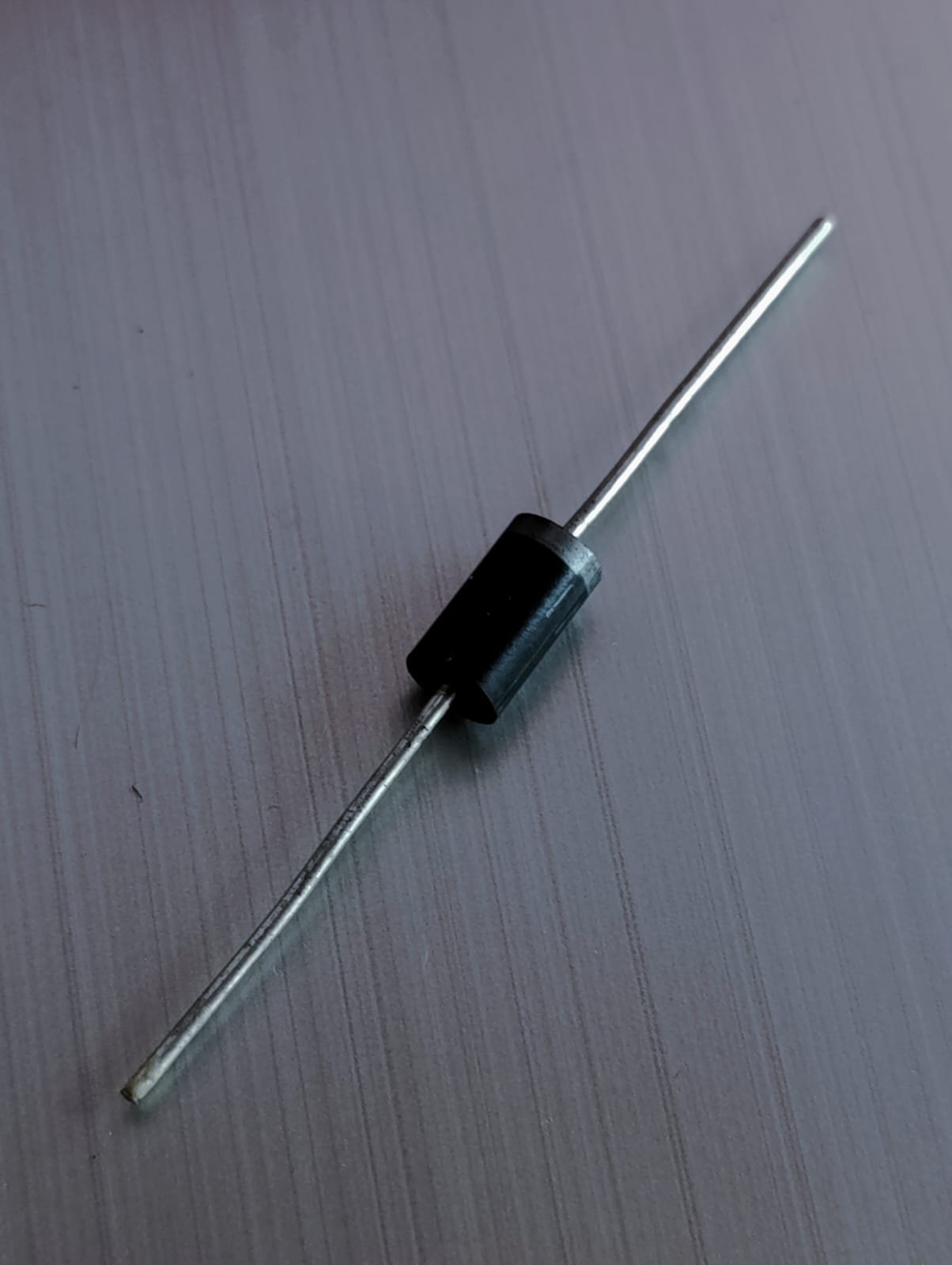

El IN5822 es un diodo Schottky de potencia diseñado para aplicaciones de rectificación de baja tensión y alta corriente. Su principal característica es la baja caída de tensión directa (Vf) y el tiempo de recuperación extremadamente rápido, lo que lo hace ideal para fuentes conmutadas, convertidores DC-DC y protección contra polaridad inversa.

 Características principales

• Tipo: Diodo Schottky de barrera

• Número de parte: IN5822

• Encapsulado: DO-201AD

• Voltaje inverso máximo (VRRM): 40 V

• Corriente directa máxima (IF): 3 A

• Caída de tensión directa (VF): ~0.45 V @ 3 A

• Corriente de fuga inversa (IR): ≤ 1 mA @ 40 V

• Temperatura de operación: -65 °C a +150 °C

• Tiempo de recuperación inversa: Muy bajo (característico de los Schottky)

• Montaje: Axial

 Aplicaciones típicas

• Fuentes de alimentación conmutadas (SMPS)

• Convertidores de corriente continua (DC-DC)

• Protección de polaridad inversa en circuitos electrónicos

• Etapas de rectificación de baja tensión

• Circuitos de protección de energía solar o automotrices
