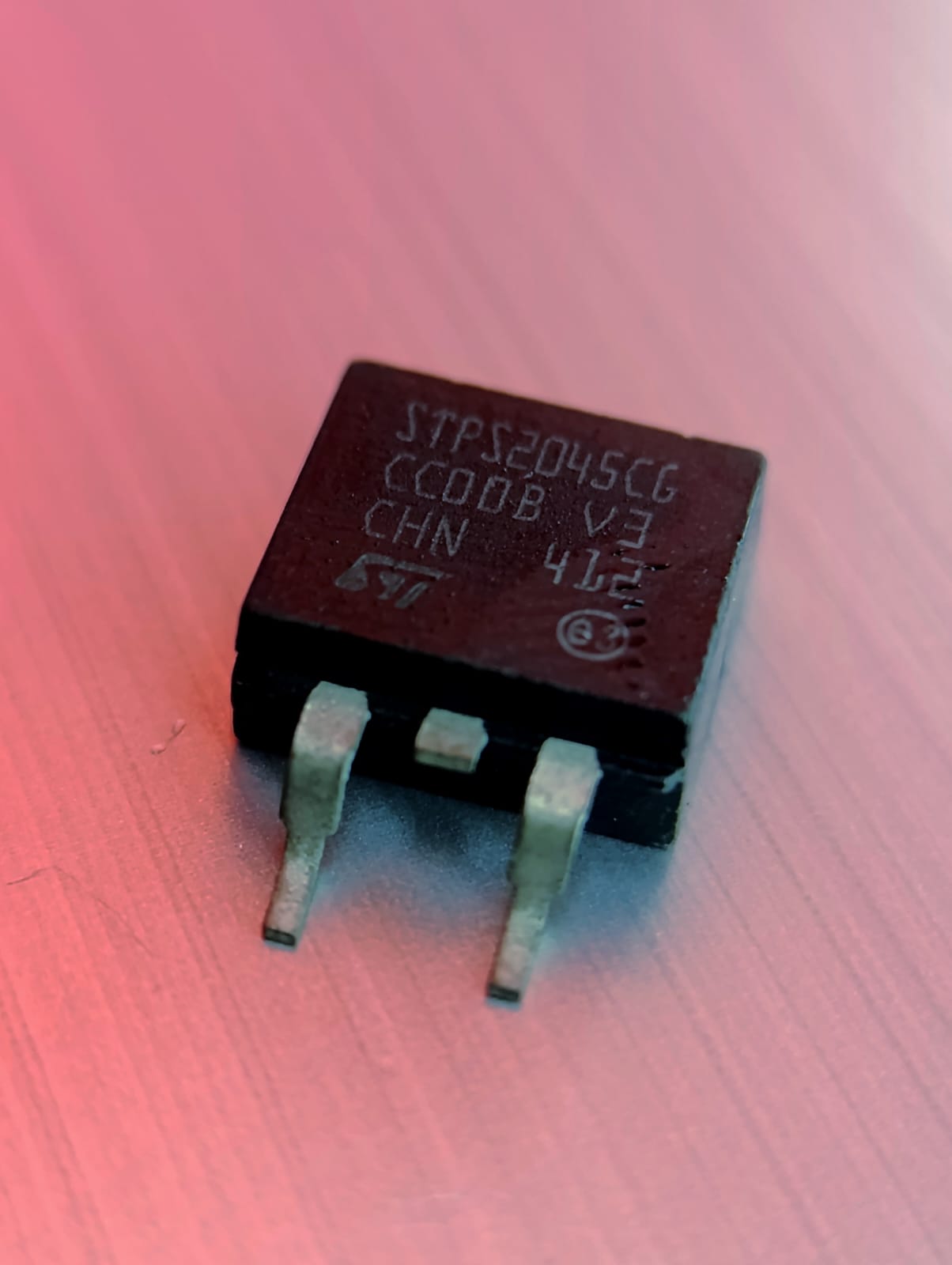

Diodo Schottky dual – STPS2045CG
₡4248.00
Out of stock
Fabricante: STMicroelectronics
Descripción breve
El STPS2045CG es un diodo Schottky dual de potencia con bajo voltaje directo (V<sub>F</sub>) y alta capacidad de corriente, diseñado para aplicaciones de rectificación en fuentes conmutadas (SMPS), convertidores DC–DC, y sistemas de alimentación automotriz o industrial.
Su tecnología Schottky permite una conmutación ultrarrápida y bajas pérdidas, mejorando la eficiencia de los sistemas de potencia.
Características eléctricas principales
Tipo: Diodo Schottky doble, común cátodo
Encapsulado: DPAK (TO-252)
Tensión inversa repetitiva máxima (V<sub>RRM</sub>): 45 V
Corriente directa promedio (I<sub>F(AV)</sub>): 2 × 10 A (total 20 A)
Caída de tensión directa (V<sub>F</sub>): 0.55 V típica @ 10 A, 125 °C
Corriente de fuga inversa (I<sub>R</sub>): 0.5 mA @ 45 V, 25 °C
Temperatura de unión máxima: 150 °C
Tipo de conexión: Común cátodo
Ventajas técnicas
Muy baja caída de tensión directa → menor pérdida de potencia.
Alta capacidad de corriente (hasta 20 A combinados).
Conmutación ultrarrápida sin recuperación inversa.
Encapsulado DPAK, ideal para montaje en superficie y disipación térmica eficiente.
Alta fiabilidad para uso en automoción e industria.
Aplicaciones típicas
Fuentes de alimentación conmutadas (SMPS)
Convertidores DC–DC (especialmente de baja tensión y alta corriente)
Reguladores síncronos y rectificadores secundarios
Cargadores de baterías y sistemas automotrices
Equipos industriales y electrónicos de consumo
