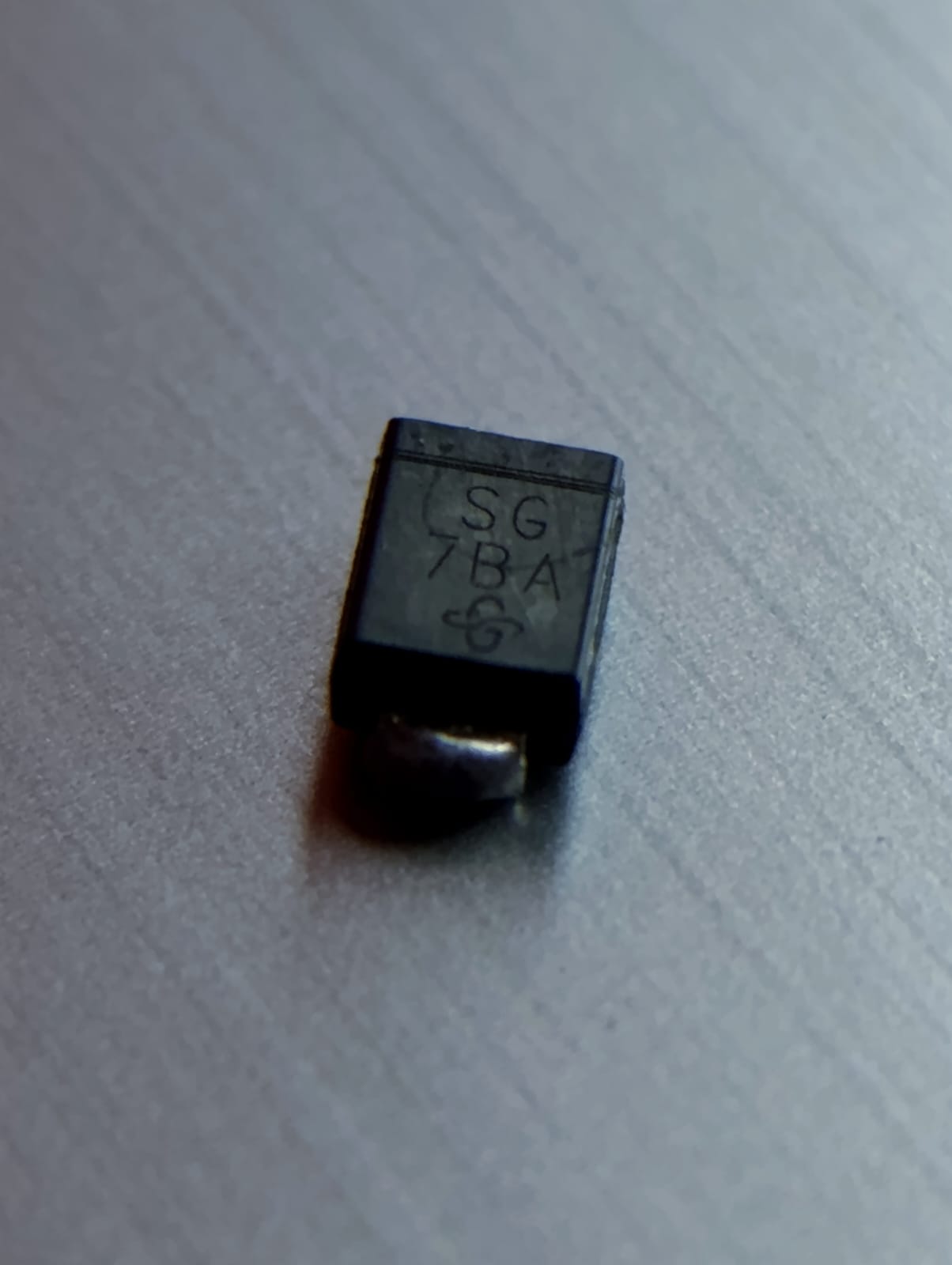

El SG7BA es un diodo TVS unidireccional diseñado para absorber y desviar sobrevoltajes transitorios, protegiendo así los componentes electrónicos sensibles de daños eléctricos.
Está optimizado para líneas de alimentación o señal con voltajes de trabajo cercanos a los 5–7 V, y puede disipar pulsos de alta energía en tiempos muy cortos (nanosegundos).

Características técnicas principales:

• Tipo: Diodo TVS unidireccional

• Encapsulado: SMA o SMB (montaje superficial, SMD)

• Tensión de trabajo (Vrwm): 5.8–7 V típica

• Tensión de ruptura (Vbr): ~7.2–8.0 V

• Tensión de sujeción (Vclamp): ~11 V a 12 V

• Corriente de pico (Ipp): 20–40 A (dependiendo del encapsulado)

• Tiempo de respuesta: <1 ns

• Polaridad: Unidireccional (protege frente a polaridad positiva)

• Temperatura de operación: −55 °C a +150 °C

Aplicaciones típicas:

• Protección de líneas de alimentación de 5 V

• Puertos de comunicación y señales digitales (USB, RS-232, CAN, etc.)

• Equipos automotrices y módulos electrónicos (ECUs, sensores)

• Fuentes conmutadas y convertidores DC-DC

• Dispositivos industriales o de telecomunicaciones
