Fabricante

Toshiba Semiconductor

 Características principales

• Tipo: Driver Darlington NPN de 7 canales

• Corriente por canal: Hasta 500 mA

• Corriente total por chip: Hasta 2.5 A (sumada entre canales)

• Voltaje máximo de salida: 50 V

• Tipo de salida: Colector abierto (open collector)

• Incluye diodos de protección: Sí, diodos flyback internos para cargas inductivas

• Nivel de entrada compatible: TTL / CMOS

• Encapsulado: DIP-16

• Topología interna: Array de transistores Darlington

• Aislación: Cada canal es independiente

 Descripción breve

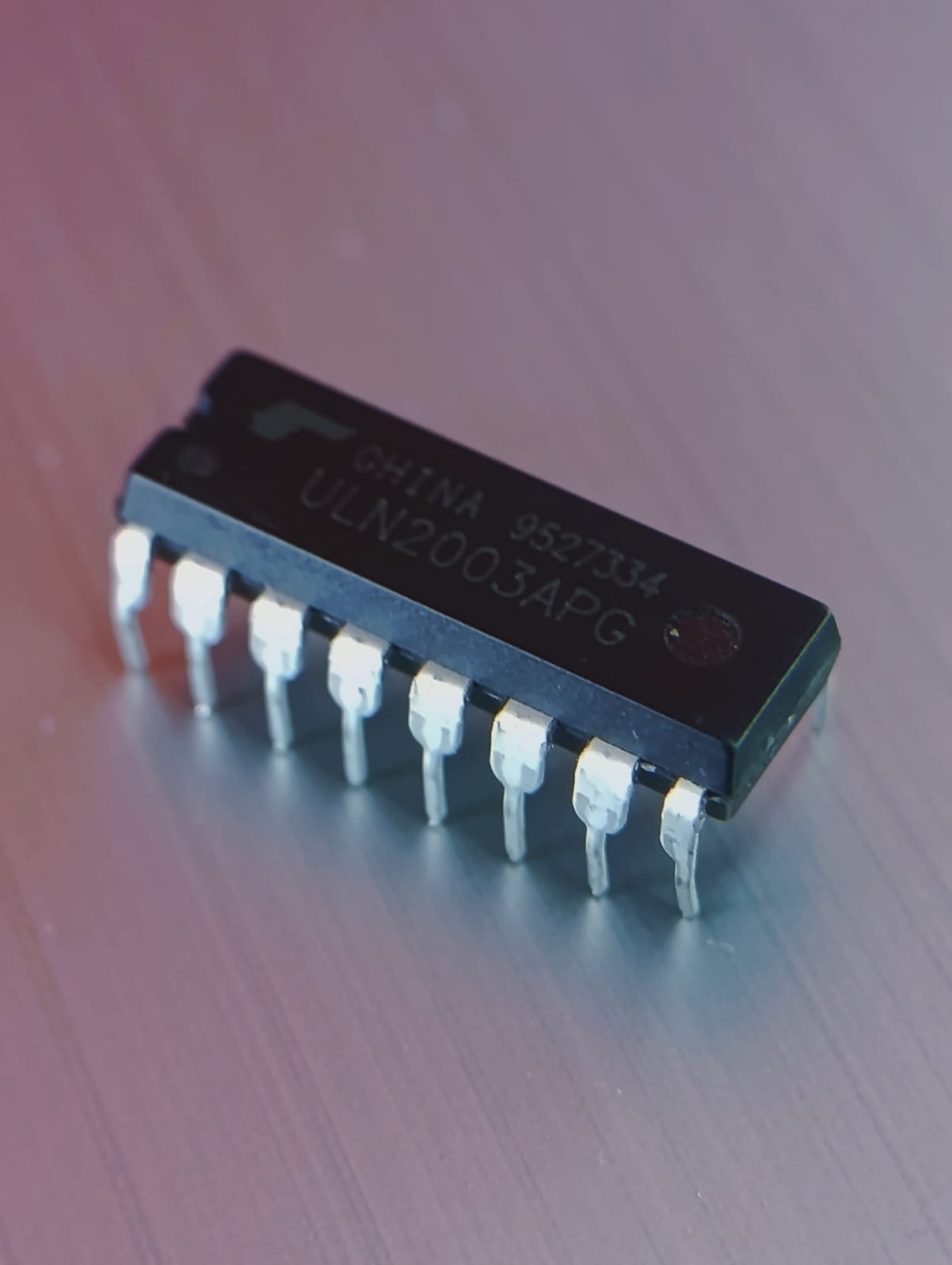

El ULN2003APG es un driver de potencia que permite controlar cargas de alto consumo usando señales de bajo voltaje de un microcontrolador o circuito lógico.
Cada uno de sus 7 canales es un par Darlington capaz de manejar relés, motores y solenoides sin necesidad de hardware adicional gracias a los diodos de protección integrados.

 Aplicaciones comunes

• Control de relés de 5 V, 12 V, 24 V

• Control de motores paso a paso (especialmente el 28BYJ-48)

• Manejo de solenoides y actuadores

• Drivers para válvulas automotrices, inyectores livianos

• Automatización industrial

• Interfaces entre microcontroladores (Arduino, PIC, STM32, etc.) y cargas de potencia

• Drivers de lámparas, indicadores o LED de alta corriente
