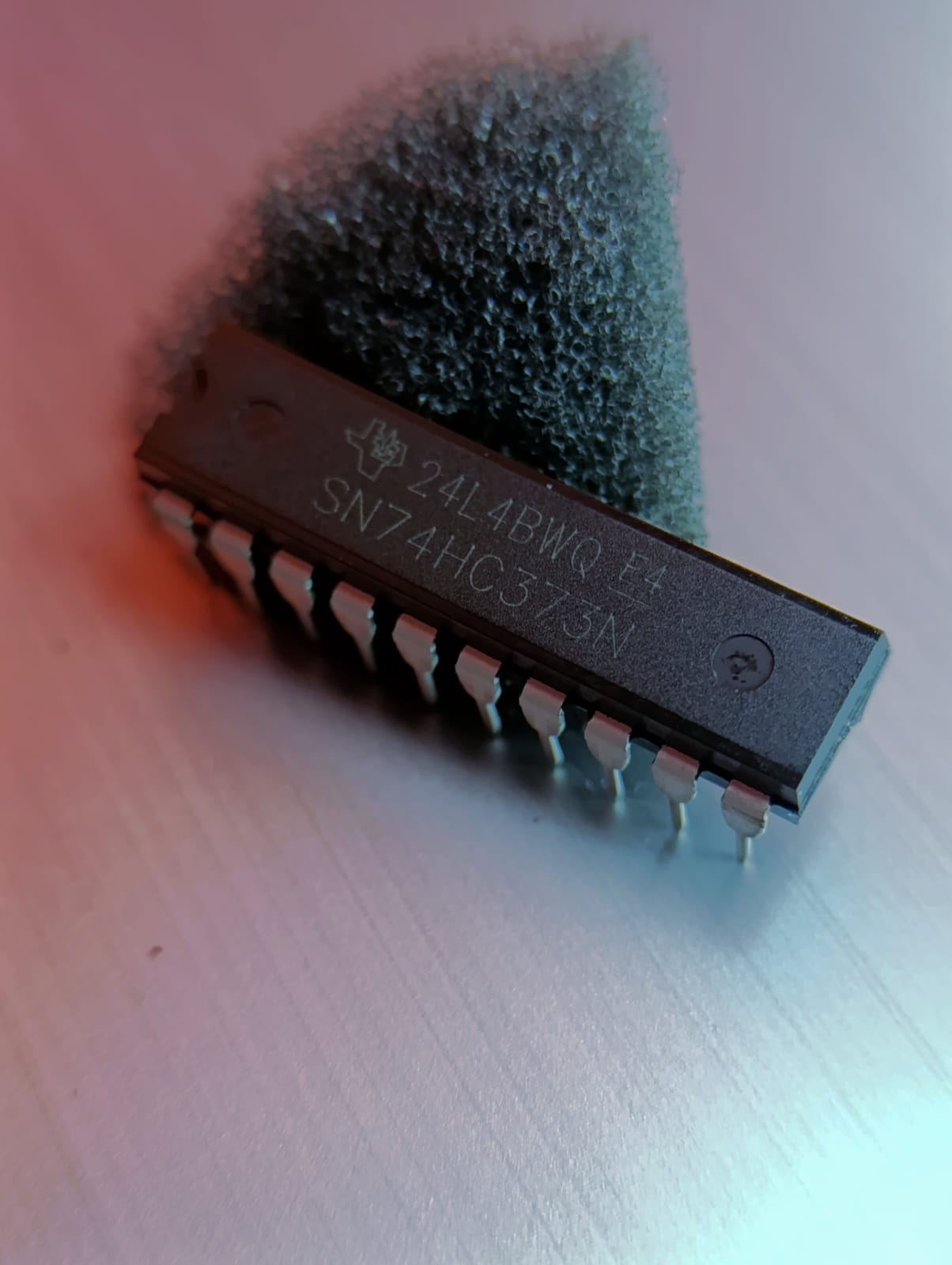

El SN74HC373N es un latch octal tipo D transparente con salidas de tres estados (tri-state). Este circuito integrado permite almacenar y mantener datos digitales de 8 bits. Se utiliza ampliamente en sistemas digitales para retención temporal de datos, interfases entre buses, y amplificación de señales lógicas.

Forma parte de la familia lógica 74HC (High-speed CMOS), que combina alta velocidad de conmutación con bajo consumo de energía.

Características técnicas principales:

• Fabricante: Texas Instruments

• Número de parte: SN74HC373N

• Tipo de circuito: Latch tipo D de 8 bits con salidas tri-state

• Familia lógica: 74HC (CMOS de alta velocidad)

• Voltaje de alimentación (Vcc): 2 V a 6 V

• Tensión típica de operación: 5 V

• Configuración de entradas/salidas: 8 entradas D, 8 salidas Q

• Frecuencia máxima de conmutación: 30–40 MHz (típica a 5 V)

• Corriente de salida: ±6 mA por canal

• Encapsulado: DIP-20 (Dual In-line Package, 20 pines)

• Temperatura de operación: −40 °C a +85 °C

Aplicaciones típicas:

• Interfaz de bus en microcontroladores o microprocesadores

• Retención temporal de datos en memorias o buffers

• Control de displays o drivers externos

• Expansión de puertos de entrada/salida en sistemas digitales

• Lógica secuencial y sincronización de señales
