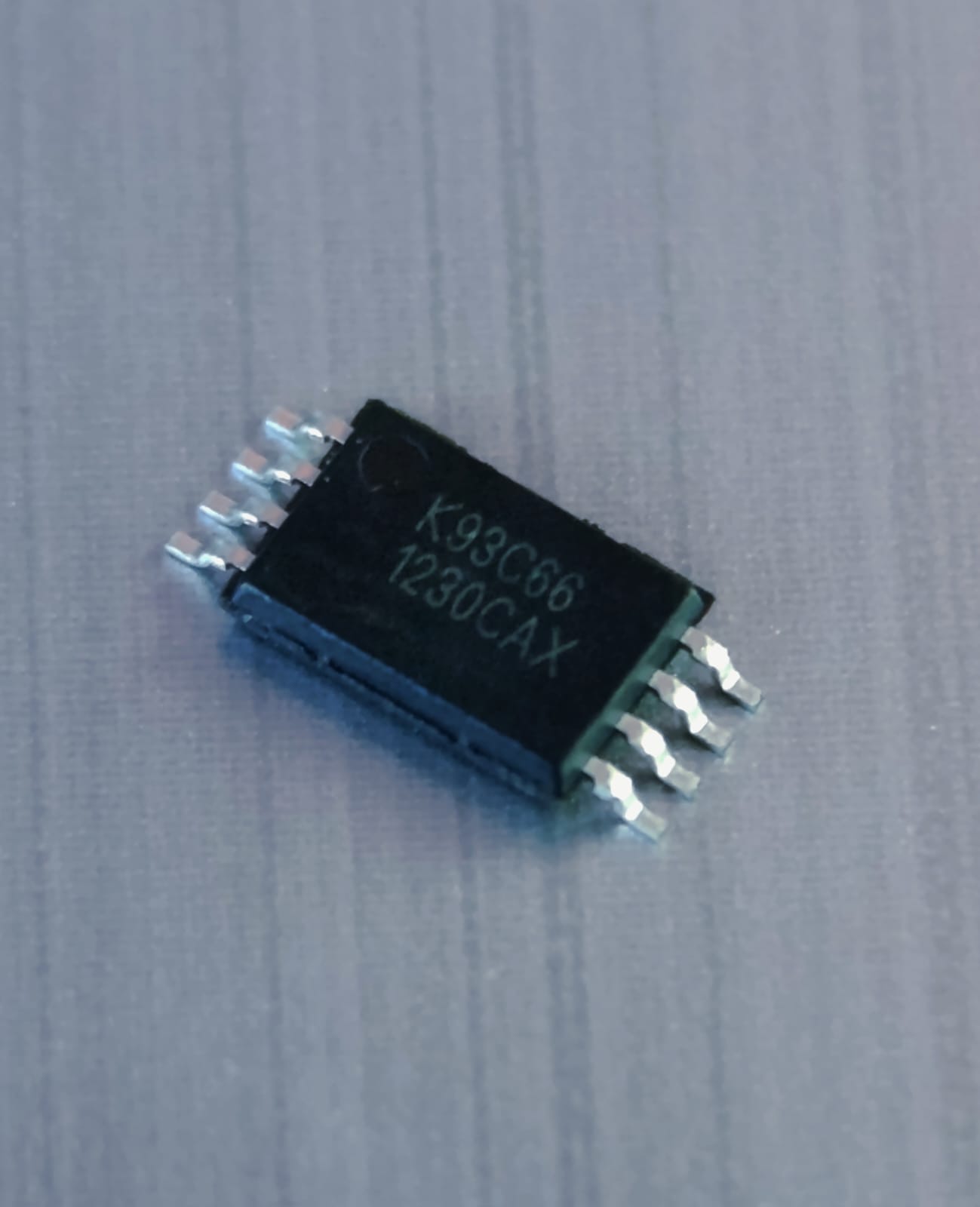

Memoria EEPROM — K93C66
Memoria EEPROM serie Microchip 93C66 (K93C66) — 4 Kbit (512 × 8-bit o 256 × 16-bit)
₡1820.00
Out of stock
El K93C66 es una memoria EEPROM serie (Electrically Erasable Programmable Read-Only Memory) de 4 Kbit, que utiliza interfaz Microwire (un protocolo serie similar a SPI).
Permite almacenar datos no volátiles (que no se pierden al apagar el equipo), y es común en módulos electrónicos automotrices, equipos industriales, televisores, radios, llaves electrónicas y ECUs.
Características técnicas principales
Capacidad de almacenamiento: 4 Kbit
Organización: 512 × 8 bits o 256 × 16 bits (seleccionable por pin ORG)
Interfaz de comunicación: Microwire (serial síncrona, 3 hilos)
Voltaje de operación: 2.5 V a 5.5 V
Velocidad de reloj: hasta 2 MHz (a 5V)
Tiempo de escritura: 1 ms típico
Ciclos de escritura/borrado: 1 millón (1,000,000) típicos
Retención de datos: 100 años típicos
Encapsulado: SOIC-8 (paquete SMD de 8 pines)
Pinout (SOIC-8)
Pin | Nombre | Función |
|---|---|---|
1 | CS | Chip Select |
2 | SK | Serial Clock |
3 | DI | Data Input |
4 | DO | Data Output |
5 | GND | Tierra |
6 | ORG | Selección de organización (x8 o x16) |
7 | NC | No conectado o usado como WP en algunas variantes |
8 | VCC | Alimentación positiva |
Aplicaciones típicas
Módulos automotrices: ECUs, inmovilizadores, tableros (odómetros, airbag, etc.)
Electrónica de consumo: televisores, radios, DVD, monitores
Sistemas industriales: controladores, sensores calibrados
Seguridad y acceso: almacenamiento de claves y configuración
Módulos de diagnóstico y reparación electrónica automotriz
Ejemplo de uso en automoción
Este tipo de memoria suele encontrarse en módulos ECU, inmovilizadores o airbag de marcas como Toyota, Volkswagen, Peugeot, Nissan y Ford, donde almacena datos de kilometraje, códigos de seguridad o calibraciones.
