Fabricante:

STMicroelectronics (ST)

 Descripción breve:

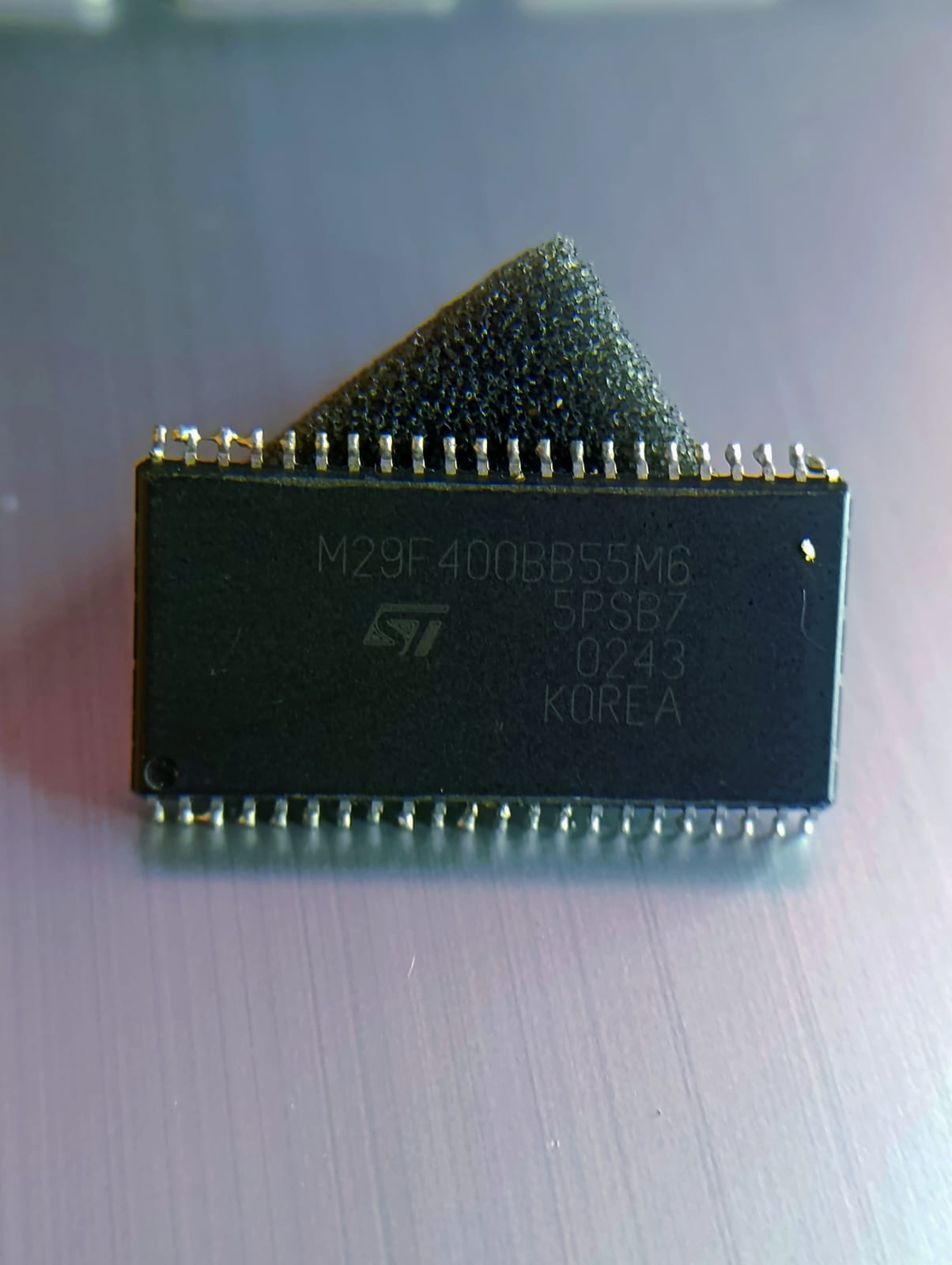

El M29F400BB55M6 es un circuito integrado de memoria Flash de tipo paralelo, perteneciente a la familia M29F400 de STMicroelectronics.
Está diseñado para el almacenamiento no volátil de programas y datos, utilizado principalmente en ECUs automotrices, sistemas embebidos, telecomunicaciones y equipos industriales.
Su interfaz paralela de 8/16 bits permite una alta velocidad de acceso y compatibilidad con microcontroladores clásicos.

 Características principales:

• Tipo: Memoria Flash paralela

• Capacidad: 4 Mbit (512 K x 8 o 256 K x 16)

• Organización: seleccionable por hardware (BYTE#/WORD)

• Voltaje de operación:

  • Alimentación (Vcc): 2.7 V a 3.6 V

  • Programación y borrado: misma tensión (no requiere alto voltaje)

• Tiempo de acceso: 55 ns (versión BB55)

• Ciclos de borrado/programación: hasta 100 000

• Encapsulado: TSOP48 (Thin Small Outline Package de 48 pines)

• Temperatura de operación: –40 °C a +85 °C (grado industrial)

• Borrado por bloques:

  • 8 bloques (1 × 16 KB, 2 × 8 KB, 1 × 32 KB, 4 × 64 KB)

 Aplicaciones típicas:

• ECUs automotrices (almacenamiento de firmware del motor, ABS, airbag, etc.)

• Sistemas embebidos industriales

• Electrónica de consumo (televisores, decodificadores, routers)

• Instrumentación y control

• Reparación y reprogramación de módulos electrónicos (EEPROM Flash)
