Fabricante:

STMicroelectronics — empresa europea líder en semiconductores, reconocida por su línea de circuitos integrados de control y potencia para la industria automotriz y electrónica industrial.

 Descripción breve:

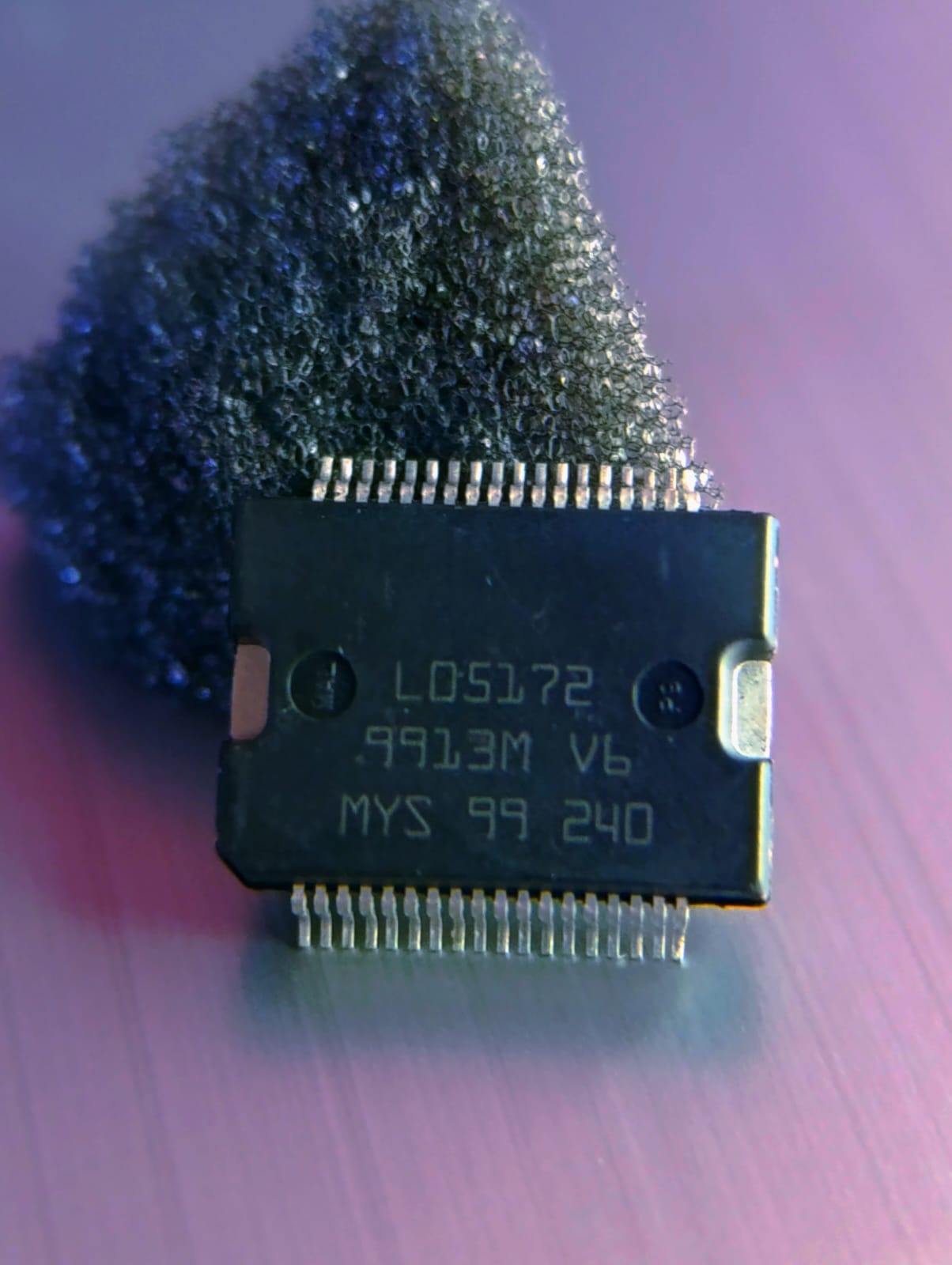

El L05172 es un driver inteligente de potencia (Smart Power IC), diseñado para aplicaciones automotrices en las que se requiere conmutar y controlar cargas inductivas (como motores, válvulas o relés) desde una unidad de control electrónico (ECU).

Este tipo de dispositivo combina en un solo encapsulado un controlador lógico y transistores de potencia MOSFET, además de incluir protección térmica, limitación de corriente y diagnóstico de fallos integrados.

Es ampliamente usado en ECU automotrices, control de carrocería, módulos de inyección y sistemas de iluminación o climatización.

 Características principales:

• Tipo de dispositivo: Smart Power IC / Driver de potencia

• Voltaje de operación: 4.5 V – 28 V

• Corriente máxima por canal: 1 A – 2 A (según diseño del módulo)

• Tipo de salida: Low-side o high-side MOSFET driver (según versión)

• Protecciones integradas:

  • Protección contra sobrecorriente (OCP)

  • Protección térmica (OTP)

  • Protección contra cortocircuito

  • Protección contra tensión inversa

• Encapsulado: PowerSO-36 (montaje superficial)

• Temperatura de trabajo: –40 °C a +150 °C

• Interfaz de control: Señal lógica compatible con microcontroladores de 5 V

 Aplicaciones típicas:

• Módulos de carrocería automotriz (BCM)

• Control de actuadores electromecánicos

• Sistemas de inyección electrónica y climatización

• Drivers para válvulas EGR o solenoides

• Módulos de relés electrónicos (reemplazo de relés mecánicos)
