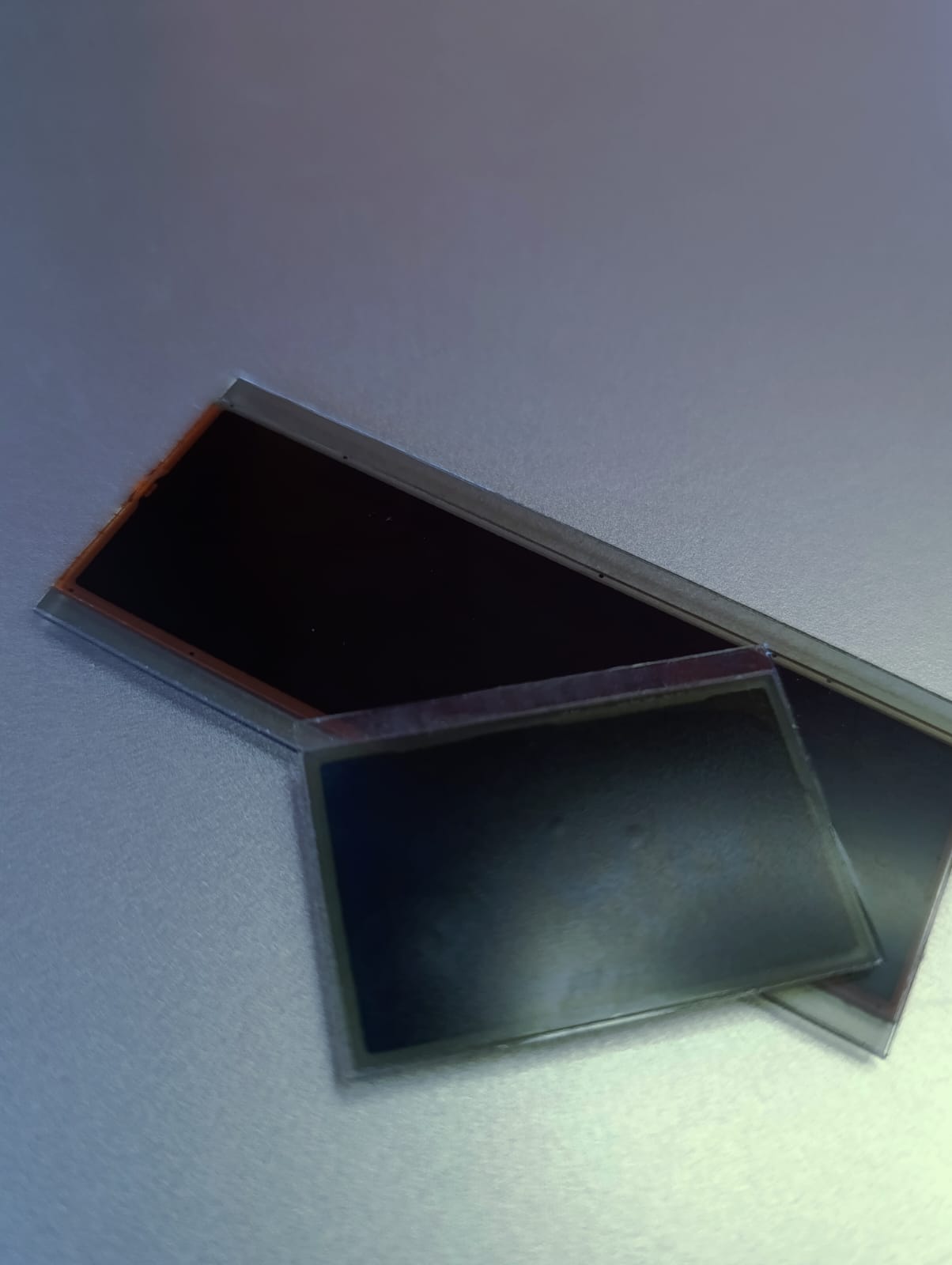

Esta pantalla es un módulo LCD monocromático o de matriz pasiva, diseñado para el cuadro de instrumentos (instrument cluster) o el sistema de radio/navegación (Business CD, Navigation MK3/MK4) del BMW E46. Se emplea para mostrar información de a bordo, temperatura, hora, kilometraje, mensajes del sistema OBC (On Board Computer) y control de audio.

El componente suele deteriorarse con el tiempo (falla común: líneas muertas o pérdida de contraste), por lo que su reemplazo es habitual en restauraciones electrónicas automotrices.

Características técnicas principales:

• Fabricante original (OEM):
  Johnson Controls / Siemens VDO / Magneti Marelli (según versión del tablero o radio).

• Tipo: Pantalla LCD segmentada o gráfica FSTN (Film Super Twisted Nematic)

• Retroiluminación: LED o electroluminiscente (según modelo)

• Tamaño visible:

  • Tablero E46: aproximadamente 2.8” a 3.0”

  • Radio Business CD o Navi: entre 2.5” y 3.5”

• Resolución típica:

  • 132 × 64 píxeles (tablero)

  • 240 × 64 o 240 × 128 píxeles (radio/navegación)

• Interfaz de conexión: Flat cable tipo “zebra” o flex ribbon (FPC de 20 a 24 pines)

• Voltaje de operación: 3.0 V a 5.0 V (dependiendo de controlador)

• Controlador integrado común: S6B0724, T6963C, o equivalentes según fabricante.

Aplicaciones típicas:

• Tablero de instrumentos (cuadro digital inferior del velocímetro/rev counter)

• Pantalla del radio BMW Business CD

• Módulo de navegación BMW Navigation MK3 / MK4

• Clúster multifunción OBC (On Board Computer)
