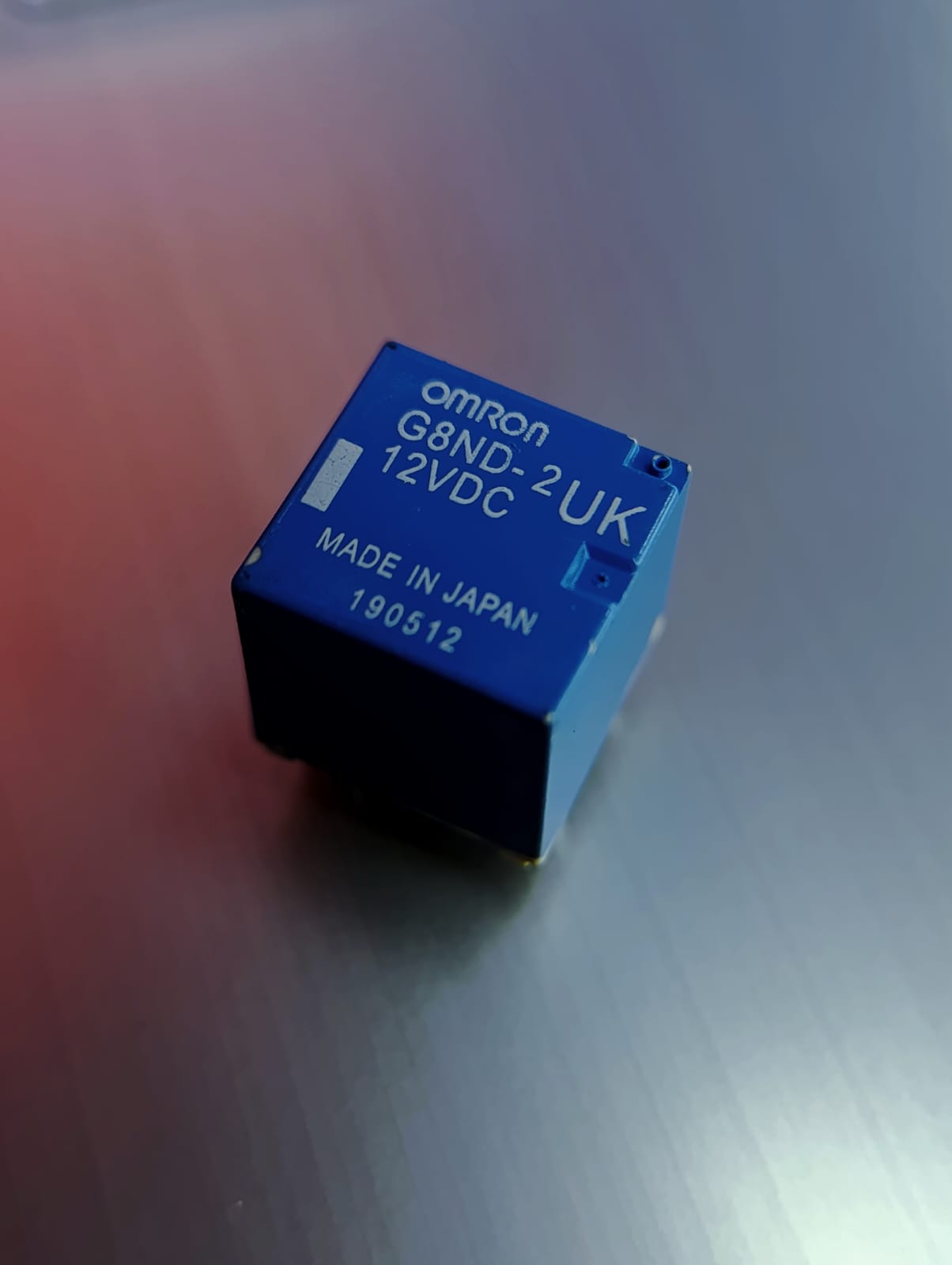

El OMRON G8ND-2UK es un relé electromecánico automotriz de 12 V DC diseñado para aplicaciones de conmutación en vehículos, especialmente en sistemas de control eléctrico como luces, bocinas, limpiaparabrisas, y módulos electrónicos. Este modelo es ampliamente usado en automóviles japoneses y europeos debido a su alta confiabilidad y diseño compacto.

Fabricante: OMRON Corporation (Japón)

Características principales:

• Tipo: Relé automotriz miniatura de doble contacto (DPDT — Double Pole Double Throw).

• Tensión nominal de la bobina: 12 V DC.

• Corriente nominal de conmutación: 20 A a 14 V DC por contacto (máximo).

• Resistencia de la bobina: Aproximadamente 160 Ω.

• Consumo de potencia: ~0.9 W.

• Configuración de contactos: 2 circuitos conmutados (2 Form C).

• Temperatura de operación: -40 °C a +85 °C.

• Dimensiones: 23 mm × 16 mm × 22 mm (aprox.).

• Montaje: Tipo PCB (soldadura directa en placa).

• Aplicaciones típicas:

  • Control de ventanas eléctricas.

  • Sistemas de cierre centralizado.

  • Encendido de luces o accesorios.

  • Módulos de ECU automotrices.
