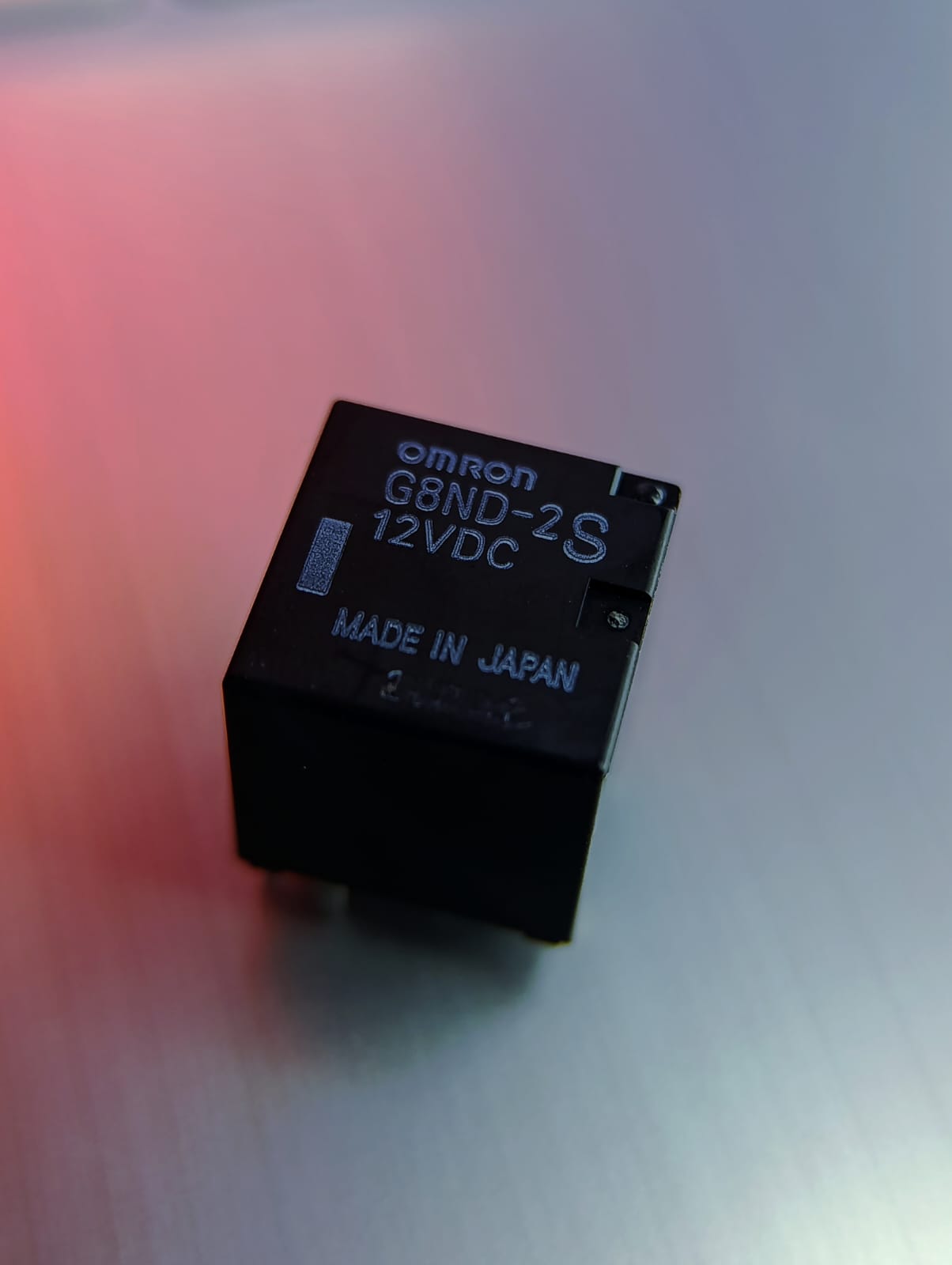

El OMRON G8ND-2S es un relé automotriz miniatura de doble polo y doble tiro (DPDT), diseñado para aplicaciones de control en vehículos y equipos electrónicos.
Funciona con una bobina de 12 voltios DC, capaz de conmutar corrientes de hasta 20 A, con alta resistencia a vibraciones y temperaturas, ideal para aplicaciones en ambientes automotrices exigentes.

 Características principales

• Fabricante: OMRON (Japón)

• Modelo: G8ND-2S

• Tipo: Relé automotriz DPDT (2 polos, 2 tiros)

• Voltaje de bobina: 12 V DC

• Resistencia de bobina: 225 Ω ±10 %

• Corriente nominal de bobina: 53 mA aprox.

• Potencia nominal de bobina: 0.64 W

• Capacidad de contacto:

  • 20 A @ 14 VDC (resistivo)

  • 10 A @ 14 VDC (inductivo)

• Configuración de contactos: 2 Form C (DPDT)

• Resistencia de aislamiento: ≥100 MΩ (a 500 VDC)

• Temperatura de operación: -40 °C a +85 °C

• Peso aproximado: 6.5 g

• Fabricación: Japón

 Aplicaciones comunes

• Electrónica automotriz:

  • Control de luces y ventiladores

  • Ventanas eléctricas y cierre centralizado

  • Módulos de confort (Body Control Module)

  • Relés en ECU de motor o caja automática

• Equipos industriales compactos

• Sistemas de energía y automatización
