Fabricante:

STMicroelectronics, compañía europea líder en semiconductores, especializada en electrónica automotriz, de potencia y comunicación industrial.

 Descripción breve:

El L9651 es un transceptor de comunicación K-Line diseñado para la interfaz de diagnóstico automotriz ISO 9141 e ISO 14230 (KWP2000).
Este circuito actúa como un puente entre el microcontrolador (ECU) y la línea de diagnóstico (K-line) utilizada en vehículos para la comunicación de datos con escáneres OBD o herramientas de diagnóstico.

Permite la transmisión y recepción de datos en un solo hilo (línea K) con control de nivel lógico y protección frente a condiciones extremas.

 Características principales:

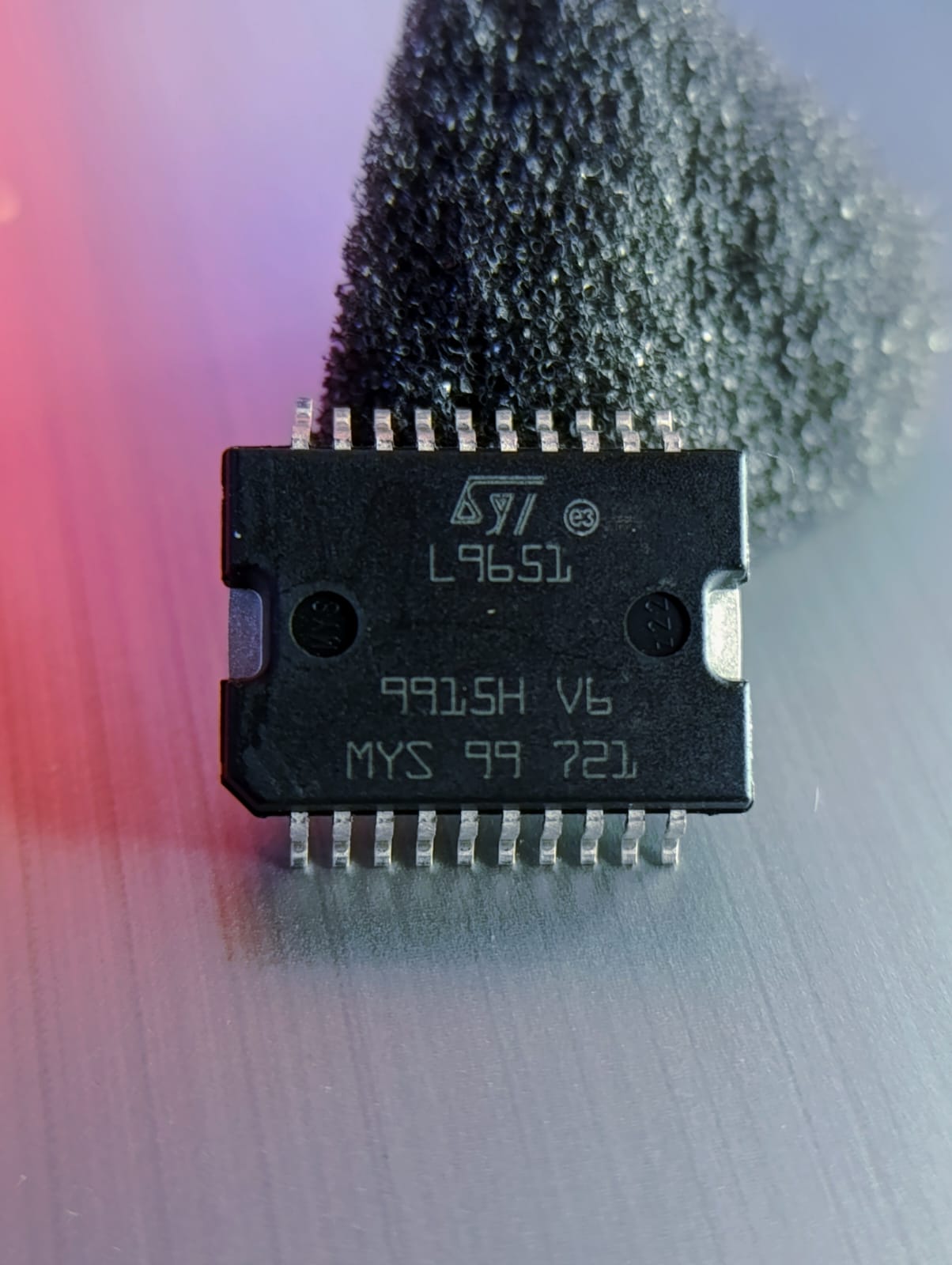

• Tipo de dispositivo: Transceptor K-Line (ISO 9141 / ISO 14230)

• Voltaje de operación: 8 V – 18 V (típico 12 V)

• Nivel lógico de control: Compatible con microcontroladores de 5 V

• Corriente de salida: ±50 mA máx.

• Protecciones integradas:

  • Protección contra cortocircuitos a Vbat o GND

  • Protección contra sobretemperatura

  • Protección frente a descargas electrostáticas (ESD)

• Baja corriente en modo reposo (Standby): < 1 µA

• Encapsulado: PowerSO-20 o SO-14 (según versión)

• Temperatura de trabajo: –40 °C a +125 °C

 Aplicaciones típicas:

• Sistemas de diagnóstico automotriz OBD / OBD-II

• ECUs de motor (Engine Control Unit)

• Unidades de control de transmisión (TCU)

• Interfaces K-Line en herramientas de diagnóstico automotriz

• Módulos de carrocería y confort (BCM, ABS, airbag)
