Fabricante

NXP Semiconductors

 Características principales

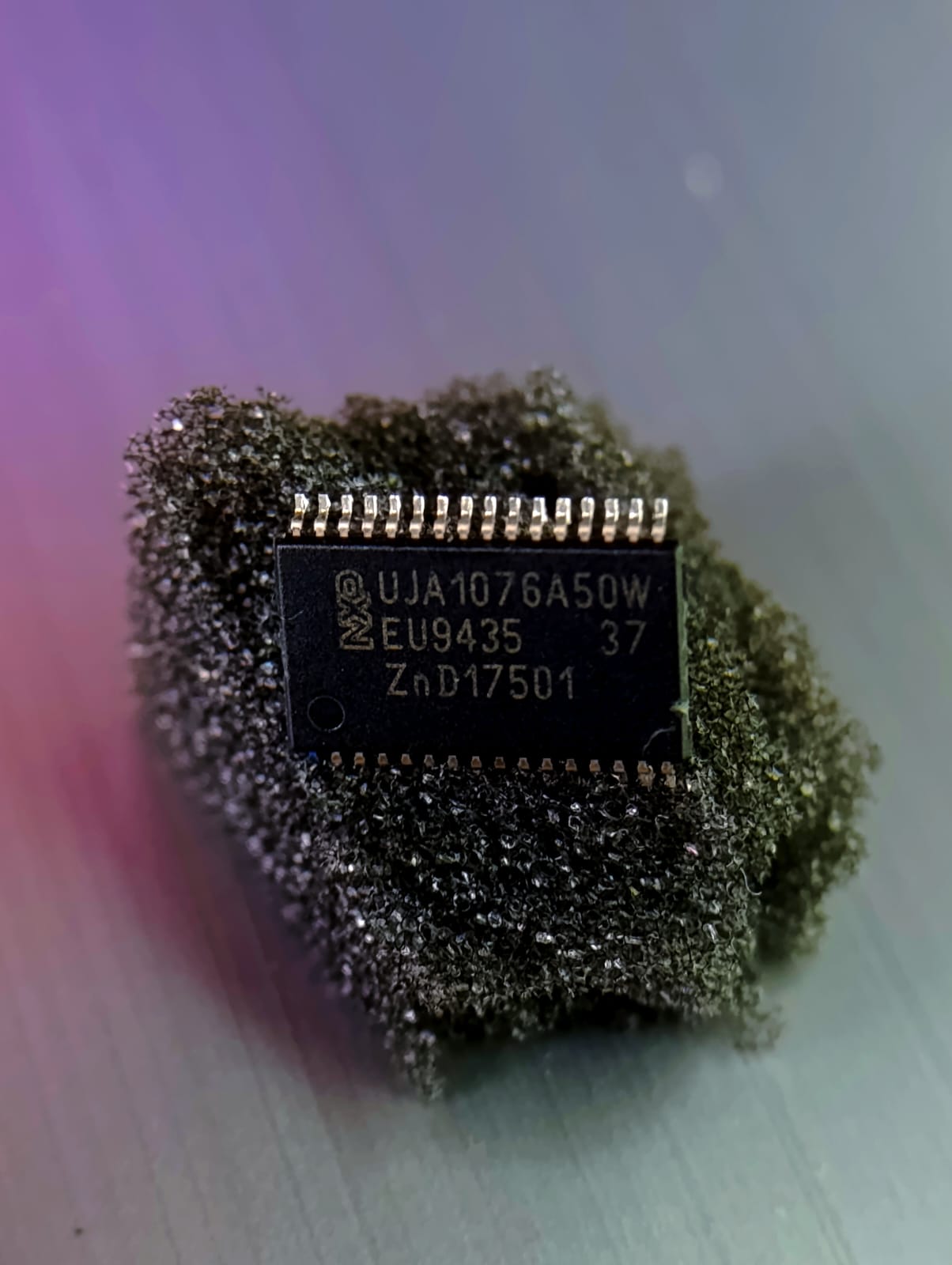

El UJA1076A pertenece a la familia de System Basis Chips (SBC) de NXP, muy utilizados en ECUs automotrices.

Funciones integradas del UJA1076A50W

• Transceptor CAN de alta velocidad

• Interfaz LIN opcional

• Regulador interno de 5 V (hasta 50 mA)

• Módulo watchdog integrado

• Control de bajo consumo (sleep / standby)

• Protección contra sobrecorriente, sobretemperatura y fallas de bus

• Modo fail-safe

• Encapsulado: HTSSOP-32 (32 pines)

 Especificaciones eléctricas

• Voltaje de alimentación: 5.5 V a 27 V

• Regulador interno: 5 V / 50 mA

• Temperatura de operación: –40 °C a +150 °C

• Compatible con ISO 11898 (CAN)

• Protección ESD mejorada

• Optimizado para EMC automotriz

 Descripción breve

El UJA1076A50W es un System Basis Chip diseñado para aplicaciones automotrices. Combina en un solo integrado:

• Transceptor CAN,

• Regulador 5 V,

• Watchdog,

• Y funciones de gestión de energía para una ECU completa.

Este tipo de chip permite que una ECU tenga comunicación CAN confiable y al mismo tiempo maneje alimentación, consumo y seguridad del módulo.

 Aplicaciones comunes

• Módulos ECU automotrices

• BCM

• EPS

• Gateway automotriz

• Airbag, ABS, TCM, ESP (módulos que requieren CAN de alta velocidad)

• Módulos de puertas y ventanas

• Cualquier equipo que necesite CAN + 5V + watchdog + power management
