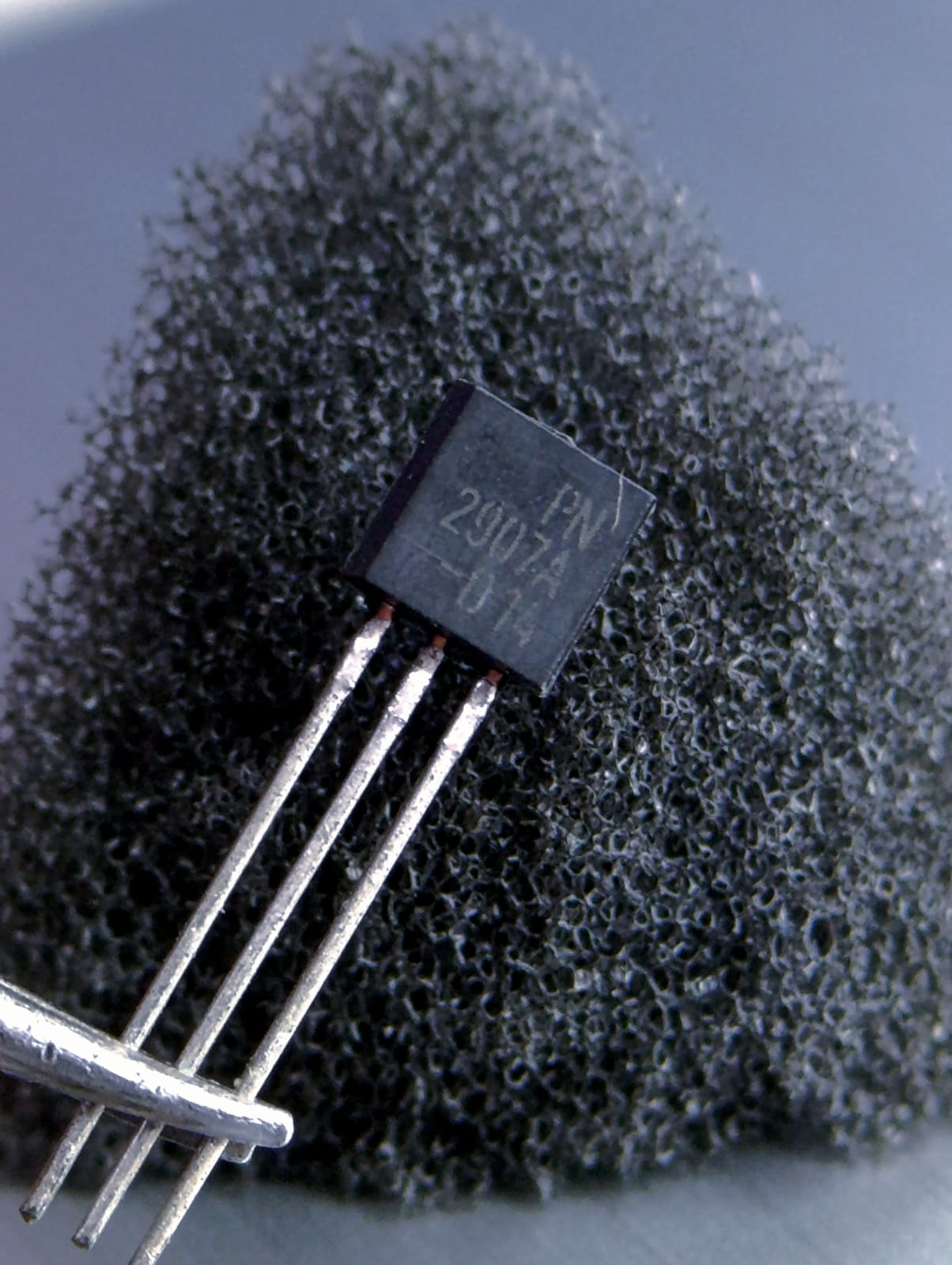

El PN2907A es un transistor PNP de propósito general (complemento del PN2222A). Se usa en conmutación y pequeñas etapas de amplificación donde se requieren corrientes moderadas y buena ganancia, muy común en interfaces con microcontroladores, control de relés/LEDs y etapas push-pull.

Características principales

• Tipo: BJT PNP, propósito general

• Encapsulado: TO-92 (3 pines, plástico)

• Tensión colector–emisor (Vceo): −60 V

• Tensión colector–base (Vcbo): ≈ −60…−70 V (según fabricante)

• Tensión emisor–base (Vebo): −5 V

• Corriente de colector (Ic máx): −600 mA

• Disipación de potencia (Ptot): ≈ 600 mW (a 25 °C, TO-92)

• Ganancia de corriente (hFE): ~100–300 (según Ic)

• Frecuencia de transición (fT): ~200 MHz típica

• Rango de temperatura: −55 °C a +150 °C

Aplicaciones típicas

• Conmutación de cargas de baja/mediana corriente (relés, zumbadores, LEDs)

• Etapas push-pull complementarias con PN2222A

• Amplificadores de señal, drivers y adaptadores de nivel

• Interfaces entre lógica TTL/CMOS y cargas
