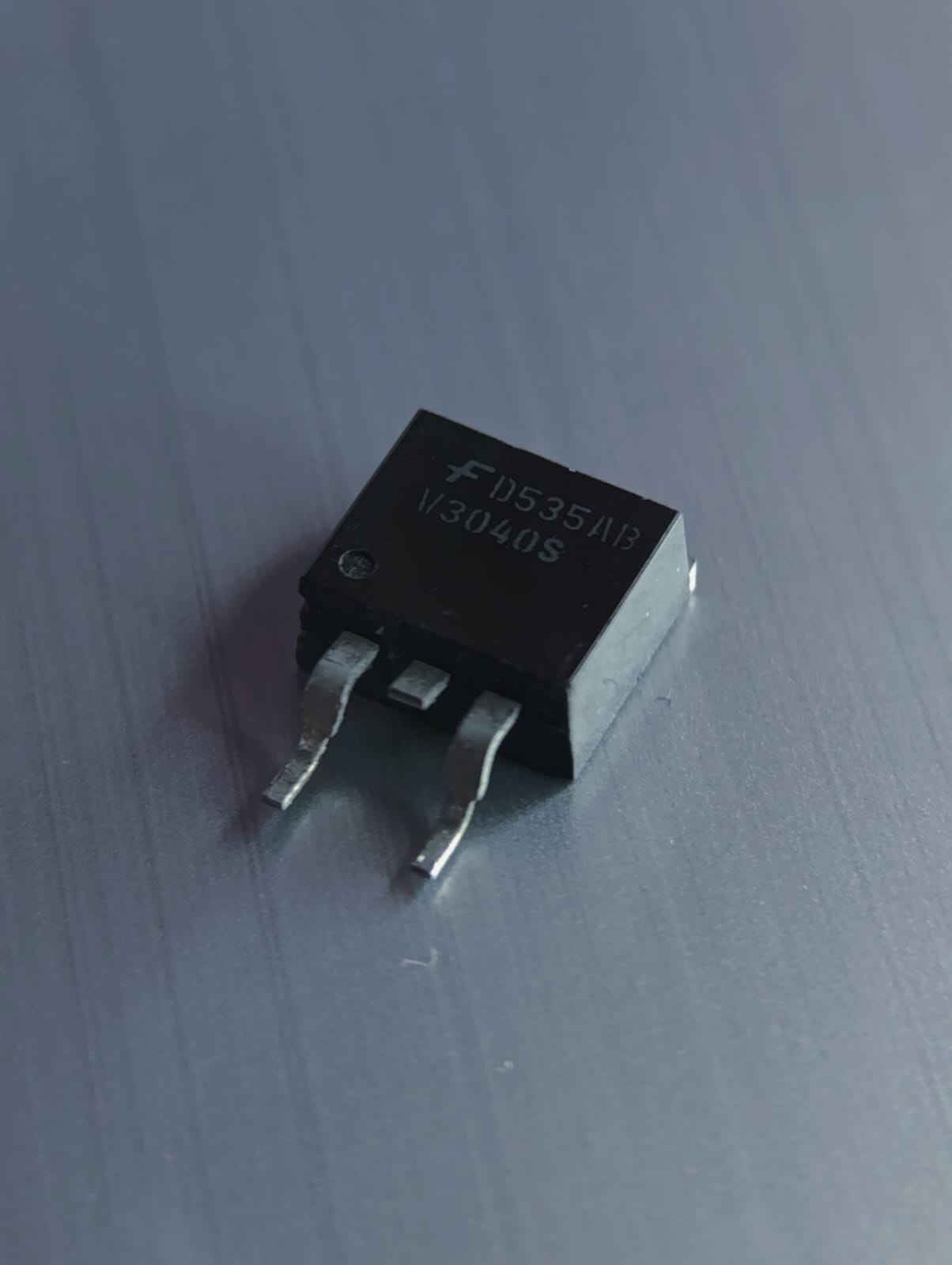

El D535A es un MOSFET de canal N diseñado para aplicaciones de conmutación de potencia, especialmente en fuentes conmutadas (SMPS), inversores y circuitos de control de motores. Ofrece una alta eficiencia gracias a su baja resistencia de conducción (RDS(on)) y soporta tensiones elevadas.

 Características principales

• Tipo: Transistor MOSFET de canal N

• Fabricante: Fairchild Semiconductor

• Encapsulado: TO-220F (aislado, tipo plástico)

• Voltaje drenador-fuente máximo (Vds): 500 V

• Corriente de drenador continua (Id): 4.5 A

• Disipación de potencia máxima (Pd): 60 W

• Resistencia de conducción (RDS(on)): 1.9 Ω @ Vgs = 10 V

• Voltaje de compuerta-umbral (Vgs(th)): 2–4 V

• Tensión máxima de compuerta (Vgs): ±30 V

• Tipo de montaje: THT (Through Hole)

• Temperatura de operación: -55 °C a +150 °C

 Aplicaciones comunes

• Fuentes conmutadas (SMPS)

• Convertidores DC-DC

• Inversores de corriente

• Controladores de iluminación LED

• Etapas de conmutación en equipos industriales

• Controladores de motores pequeños
