Transistor PNP de propósito general – SOT-323

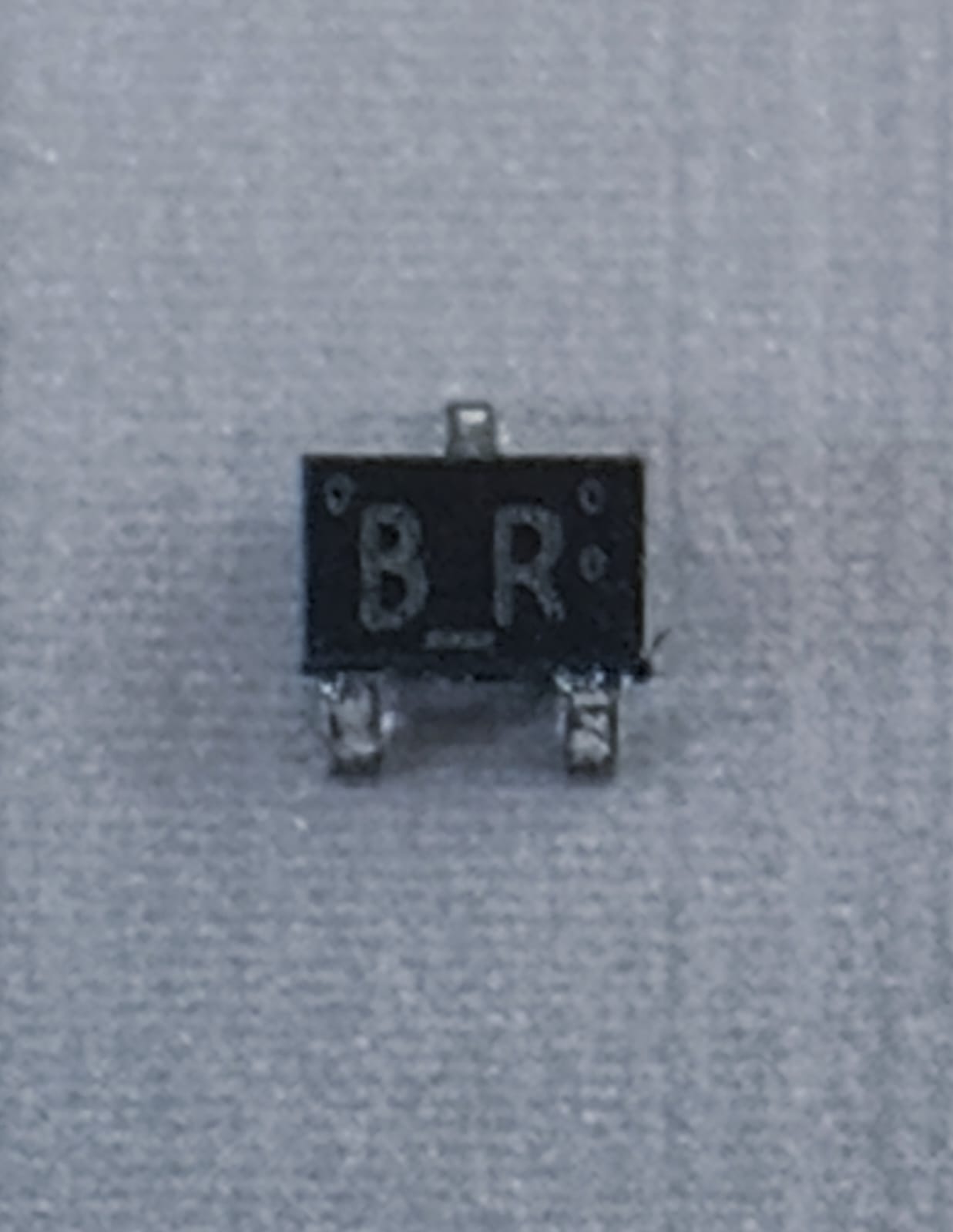

Transistor PNP de propósito general – MMBT3906WT (código en encapsulado: BR, formato SOT-323 / SC-70)
₡2730.00
Out of stock
Fabricante: ON Semiconductor
Encapsulado: SOT-323 (también conocido como SC-70-3)
Descripción breve
El MMBT3906WT, identificado por el código BR en encapsulado SOT-323, es un transistor bipolar tipo PNP de baja potencia utilizado para amplificación de señal, conmutación rápida y control lógico.
Este componente es una versión miniaturizada del clásico 2N3906, optimizada para equipos compactos, dispositivos portátiles, módulos automotrices y sistemas electrónicos donde el espacio en la placa es limitado.
Características eléctricas principales
Parámetro | Valor típico |
|---|---|
Tipo de transistor | PNP de propósito general |
Encapsulado | SOT-323 (SC-70-3) |
Tensión colector-emisor (V<sub>CEO</sub>) | −40 V |
Tensión colector-base (V<sub>CBO</sub>) | −60 V |
Corriente máxima de colector (I<sub>C</sub>) | −200 mA |
Disipación máxima (P<sub>D</sub>) | 150 mW |
Ganancia de corriente (h<sub>FE</sub>) | 100 – 300 |
Frecuencia de transición (f<sub>T</sub>) | 250 MHz |
Configuración de pines (vista superior) | 1️⃣ Base – 2️⃣ Emisor – 3️⃣ Colector |
Ventajas técnicas
Tamaño ultracompacto ideal para PCBs de alta densidad.
Alta fiabilidad y bajo costo.
Conmutación rápida y baja pérdida de energía.
Totalmente compatible con lógica de 3.3 V y 5 V.
Aplicaciones típicas
Amplificadores de señal de baja potencia
Circuitos de conmutación de baja corriente
Etapas de control o polarización de transistores NPN
Drivers de LEDs y sensores en módulos portátiles
Sistemas automotrices miniaturizados y fuentes conmutadas
