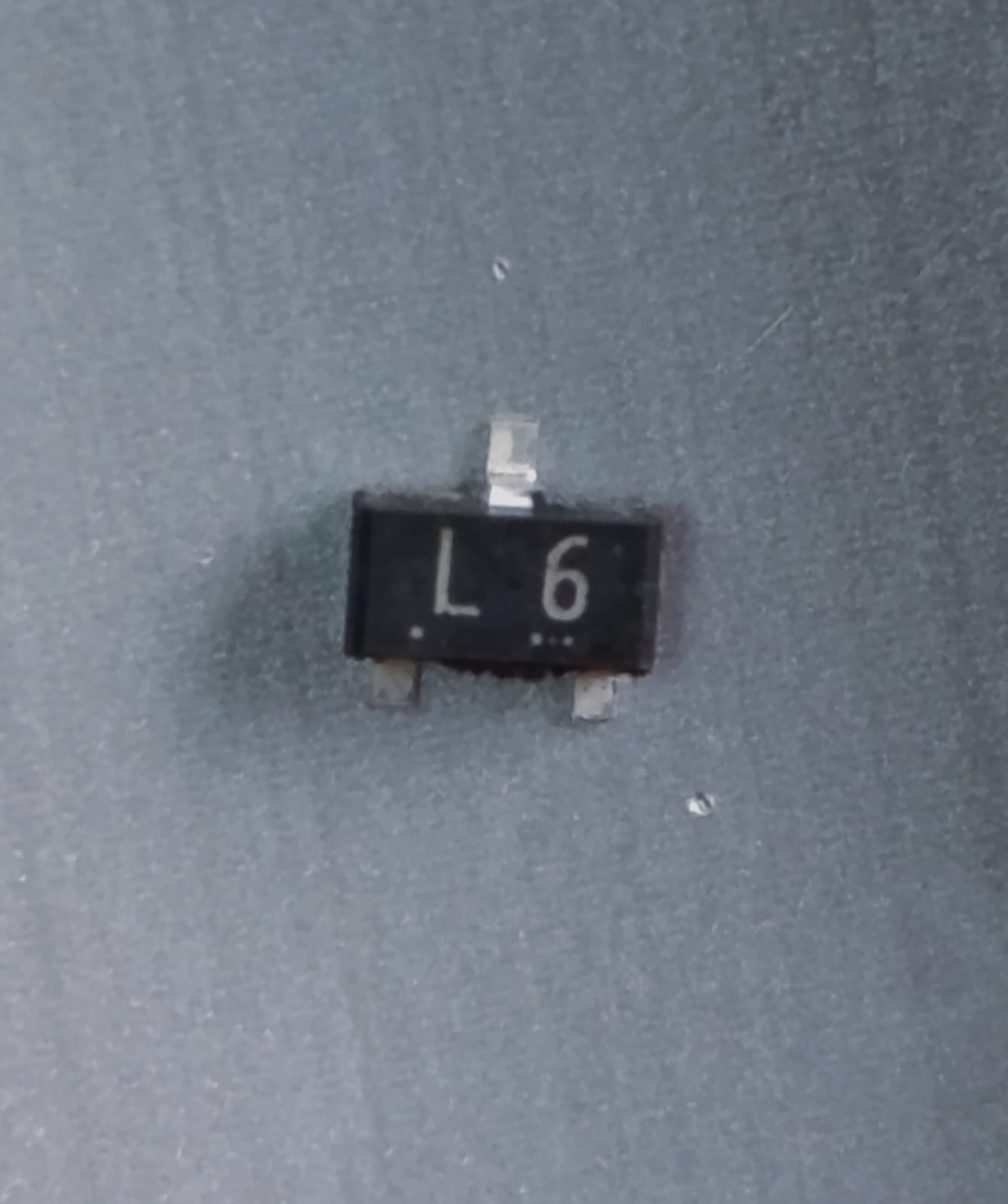

Transistor SOT23 --L6
₡1495.00
Out of stock
El MMBT3904, identificado por el código L6 en encapsulado SOT-23, es un transistor bipolar NPN de baja potencia y uso general.
Está diseñado para amplificación de señal, conmutación rápida y control de circuitos lógicos.
Es la versión en montaje superficial del clásico transistor 2N3904, muy utilizado en circuitos electrónicos, automotrices e industriales por su confiabilidad y bajo costo.
Características eléctricas principales
Parámetro | Valor típico |
|---|---|
Tipo de transistor | NPN de propósito general |
Encapsulado | SOT-23 (SMD) |
Tensión colector-emisor (V<sub>CEO</sub>) | 40 V |
Tensión colector-base (V<sub>CBO</sub>) | 60 V |
Corriente máxima de colector (I<sub>C</sub>) | 200 mA |
Disipación de potencia (P<sub>D</sub>) | 200 mW |
Ganancia de corriente (h<sub>FE</sub>) | 100 – 300 |
Frecuencia de transición (f<sub>T</sub>) | 300 MHz |
Configuración de pines (vista superior) | 1️⃣ Base 2️⃣ Emisor 3️⃣ Colector |
Ventajas técnicas
Conmutación muy rápida (ideal para señales digitales y PWM).
Tamaño compacto con excelente disipación térmica.
Total compatibilidad con lógica de 3.3 V y 5 V.
Alta fiabilidad, bajo costo y gran disponibilidad.
Aplicaciones típicas
Amplificadores de señal baja (audio o RF)
Etapas de conmutación rápida
Controladores de relés, transistores Darlington o LEDs
Fuentes conmutadas y módulos automotrices
Controladores de sensores y microcontroladores
